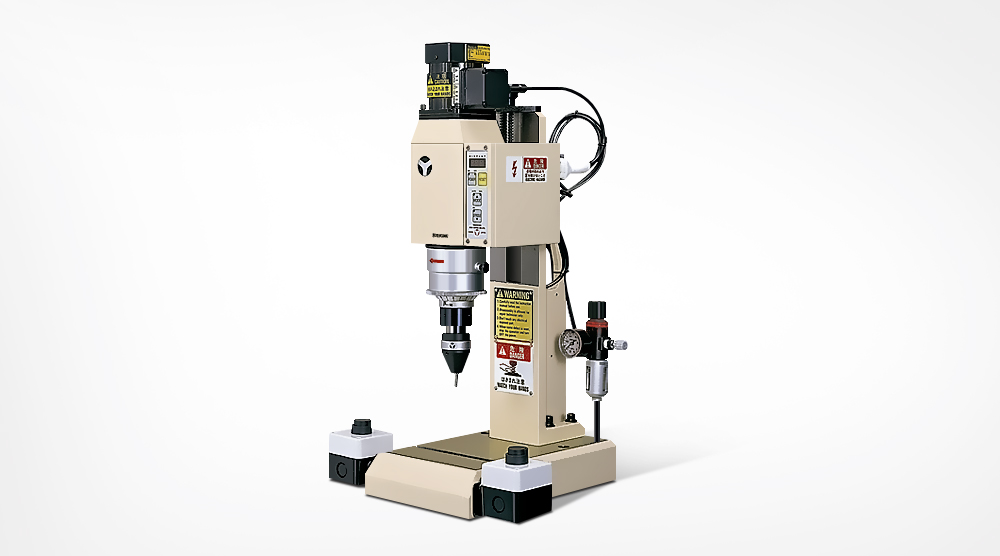

요시카와의 US-1 공압 리벳팅 머신은 초소형 리벳 작업에 최적화된 경량형 장비로, 정밀 전자부품과 소형 금속 파트의 조립에 탁월한 성능을 발휘합니다.
Φ0.5 ~ Φ3mm 범위의 소구경 리벳을 안정적으로 가공하며, 최대 1.27kN(약 130kgf)의 압력을 제공하여 미세한 부품도 균일하게 체결할 수 있습니다.
특히 0.49MPa의 공기 압력을 활용하는 공압 구동 방식은 구조가 단순하고 유지보수가 용이하며, 저소음·저진동으로 쾌적한 작업 환경을 조성합니다.
0~30mm 스트로크와 0.2~9.99초 범위의 작업 시간 설정을 지원해 다양한 공정 요구에 유연하게 대응합니다.
설치 공간은 200×330mm, 본체 중량은 35kg으로 협소한 작업 환경에서도 사용 가능하며 이동성이 뛰어납니다.
US-1은 공압의 장점을 살린 효율적이고 친환경적인 설계로, 연구개발, 시제품 제작, 소규모 라인 등 정밀성과 편의성이 요구되는 현장에서 이상적인 선택이 됩니다.
정밀 스트로크 제어 - 0~30mm의 스트로크 범위로 얇은 부품부터 소형 구조물까지 대응합니다.
작업시간 조정 유연성 - 0.2~9.99초의 작업 시간을 설정할 수 있어 공정 요구를 충족합니다.
에너지 효율성 - 40W 스핀들 모터, 저전력 설계로 전력 소모 최소화합니다.
저소음·저진동 - 소형 모터와 공기 압력 제어를 통해 정숙하고 안정적으로 동작합니다.
사용 편의성 - 간단한 조작 패널과 직관적인 설정으로 작업 효율을 높입니다.
높은 휴대성 - 경량 구조로 이동과 재배치가 용이합니다.
제품 세부 사양
| 구분 | 사양 |
|---|---|
| 모델명 (Model) | US-1 |
| 사용 리벳 규격 (Riveting capacity, mild steel) | Φ0.5 ~ Φ3mm |
| 작동 압력 (Operating pressure) | max. 1.27kN (130kgf) |
| 실린더 스트로크 (Cylinder stroke) | 0 ~ 30mm |
| 작업시간 (Operation time) | 0.2 ~ 9.99sec |
| 스핀들 모터 (Spindle motor) | 40W AC100V 50/60Hz |
| 공기 압력 (Air pressure) | 0.49MPa (5kgf/cm²) |
| 전원 공급 (Power supply) | 1Ø AC100V 50/60Hz 140VA |
| 설치공간 (Floor space) | 200(W) × 330(D) mm |
| 높이 (Overall height) | 675mm |
| 제품 중량 (Net weight) | 35kg |
← 좌우로 스와이프하여 더 보기 →
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
