니또세이코의 파형 처리 / 데이터 수집·네트워크 기능은 단순히 조임 토크를 측정하는 수준을 넘어, 조임 과정의 모든 변화를 실시간으로 시각화·분석하는 고정밀 품질 관리 기술입니다. 체결 시 발생하는 토크·회전각·시간의 변화를 파형(waveform)으로 처리하여, 정상 조임과 비정상 조임의 미세한 차이까지 감지할 수 있습니다. 이를 통해 기존의 단순 수치 판정으로는 확인할 수 없던 나사 부상, 기울어진 체결, 나사 구멍 불량 등 복합적 문제를 즉각적으로 탐지하고 자동 정지 또는 경고 신호를 발생시켜 생산 불량을 원천적으로 방지합니다.

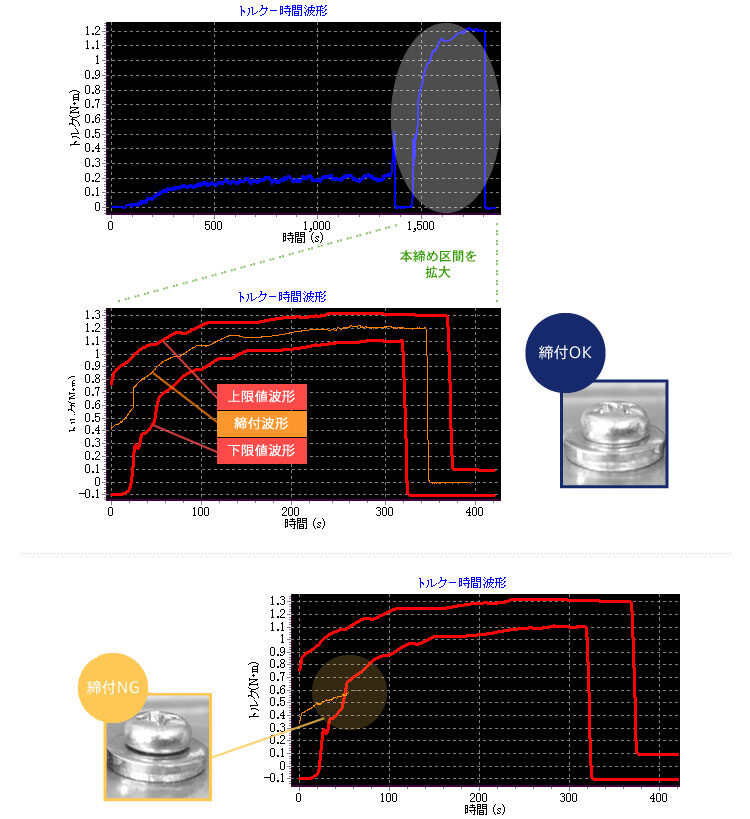

a. 파형 처리 예시. 1 : 나사 뜸

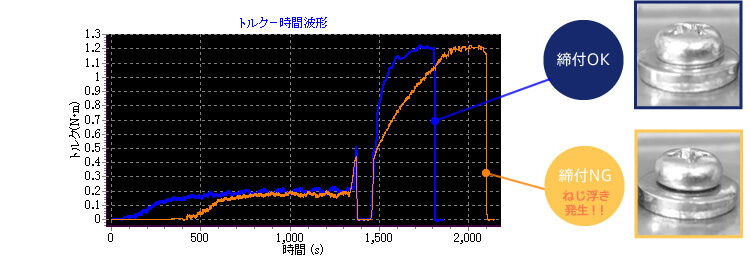

OK와 NG의 파형 비교. 양자의 차이를 순간적으로 비교 해석함으로써 검출을 실현.
이 시스템은 체결 시점의 모든 데이터를 자동으로 저장하며, “각 체결 이력과 파형 데이터를 중앙 관리 서버 또는 상위 네트워크(MES, IoT 시스템 등)”와 연동할 수 있습니다. 그 결과, 생산 이력의 완전한 트레이서빌리티를 확보하고, 불량 발생 시 원인 추적과 사후 분석이 가능해집니다. 또한, Ethernet/IP 등 다양한 산업용 통신 규격에 대응하여, 공장 내의 다른 제어 장비 및 생산 설비와 원활히 통합됩니다.
b. 파형 처리 예시. 2 : 나사 뜸 / 본 체결 구간에서의 설정
지정 구간에 대해 기준 파형을 기초로 상하한값 파형을 설정하고, 그 상하한값 파형으로 둘러싸인 영역에 대해 통과 판정을 실시합니다.
파형 처리는 실시간으로 실시하고, 체결 토크가 영역을 벗어난 경우는 그 자리에서 체결을 정지합니다.
Nitto Seiko의 파형 처리 기술은 품질 관리의 자동화를 넘어, “‘데이터 기반의 지능형 체결 관리”를 실현합니다. 모든 체결 과정이 실시간으로 기록되고 분석되며, 결과는 데이터베이스로 축적되어 향후 품질 개선 및 공정 최적화에 활용됩니다. 이는 단순한 체결 공정의 효율화가 아니라, 제조 현장의 품질을 데이터로 증명하고 예측 가능한 생산 체계로 진화시키는 기술적 토대입니다.
c. 파형 처리 기능 탑재 (표준) / 탑재 가능 제품 (옵션)

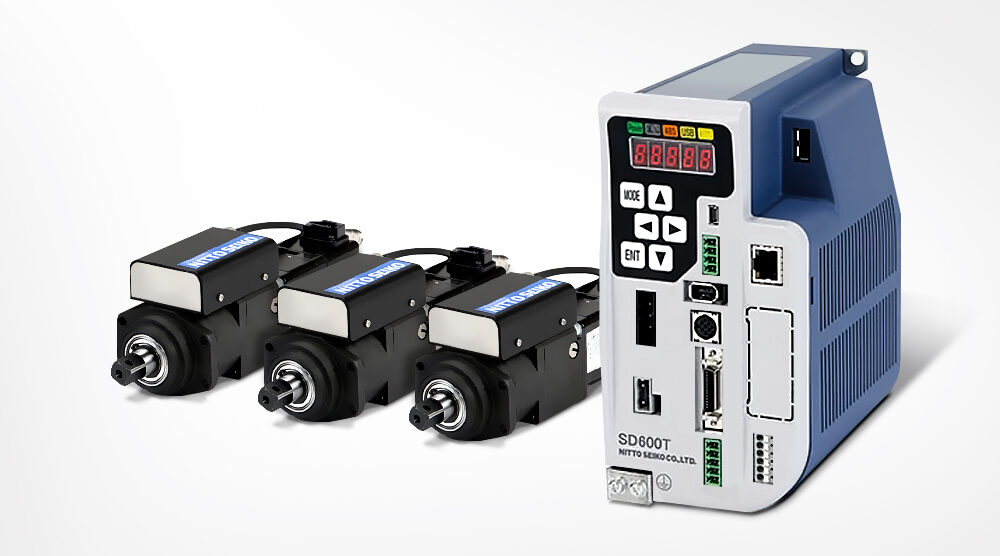

표준 : NX 드라이버 (SD600T Series)

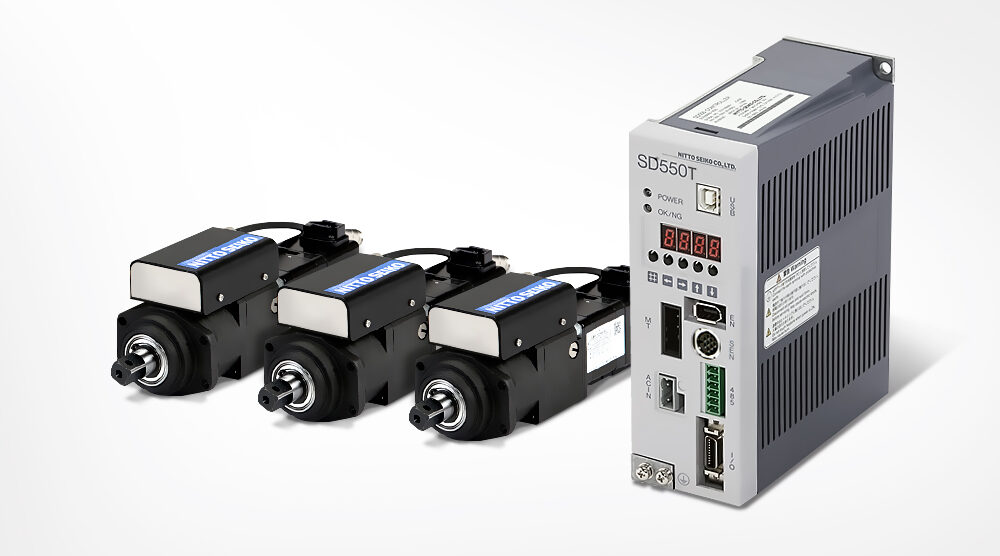

옵션 : KX 드라이버(SD550 Series)

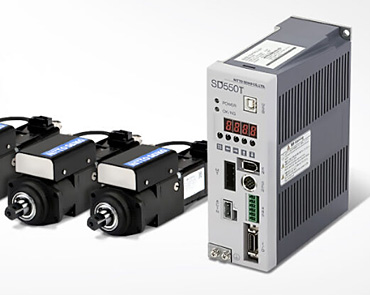

옵션 : KX 드라이버(SD550T Series)
d. 데이터 수집 및 네트워크 기능 - NX 드라이버 (SD600T Series)
네트워크 기능

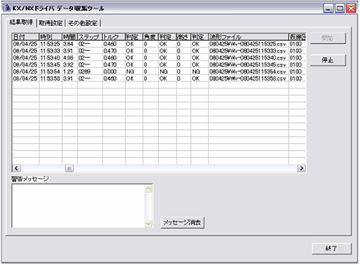

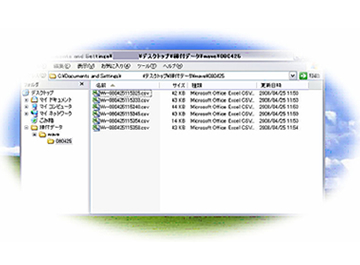

테이터 수집 기능

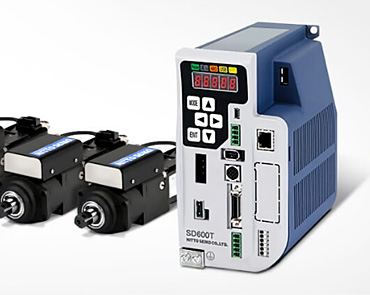

적용 모델 : NX 드라이버 (SD600T Series)
파형 처리에 의한 체결 토크 파형의 합격 여부 판정 외에 매회의 체결 결과나 파형 데이터를 보존할 수 있습니다.
불량 발생 시에는 원인 해석으로 이어집니다.

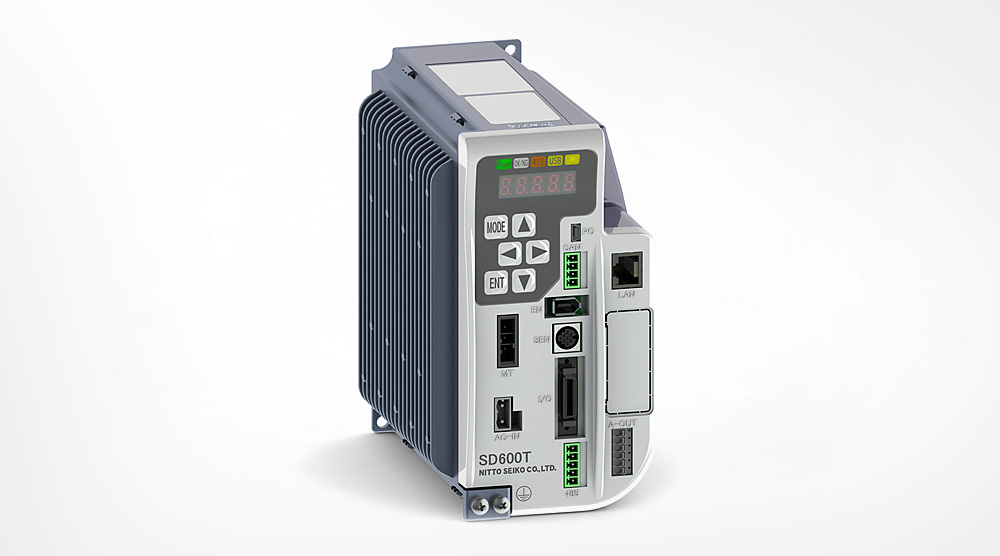

SD600T Series는 이 파형 분석·데이터 연동 기능을 표준 탑재한 모델입니다.
별도의 모듈 추가 없이 토크 곡선 분석과 이상 판정이 가능하며, 비정상 토크 변화·진동 이상·나사 걸림·미세 변형 등을 실시간으로 감지합니다.특이 패턴이 반복될 경우 자동 경고 또는 정지 처리가 이루어지며,불량 원인 분석·공정 최적화·품질 보증이 모두 데이터 기반으로 체계화됩니다.
a. NX 드라이버 연동 - 실시간 센서 피드백 제어
NX 드라이버(SD550T Series)와의 연동 시, 드라이버 내부의 토크 센서가 실제 출력을 실시간으로 검출하여 SD600T Series 컨트롤러로 데이터를 전송합니다.
이 정보를 기반으로 파형 분석과 비정상 판정이 즉각 이루어지며, 생산라인의 자동 제어 정밀도가 한층 강화됩니다.또한 SD600T Series는 최대 32채널 프로그램 관리, 복합 체결 조건 설정, 외부 I/O 연동 기능을 통해 고난도·혼합형 체결 공정에도 유연하게 대응합니다.
니또세이코의 체결 시스템은 SD600T Series의 표준 기능 외에도, 생산 환경과 예산, 품질 관리 수준에 맞춰 선택 가능한 KX / NX 시리즈 드라이버 옵션 구조를 제공합니다.
두 시리즈 모두 정밀한 토크 제어와 체결 품질 향상을 목적으로 설계되었으며, 파형 분석 및 데이터 수집 기능을 필요에 따라 유연하게 확장할 수 있습니다.

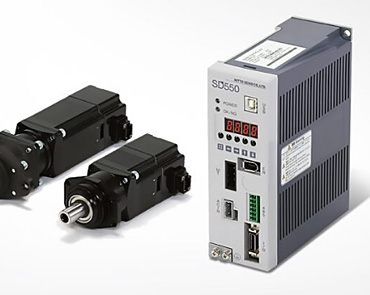

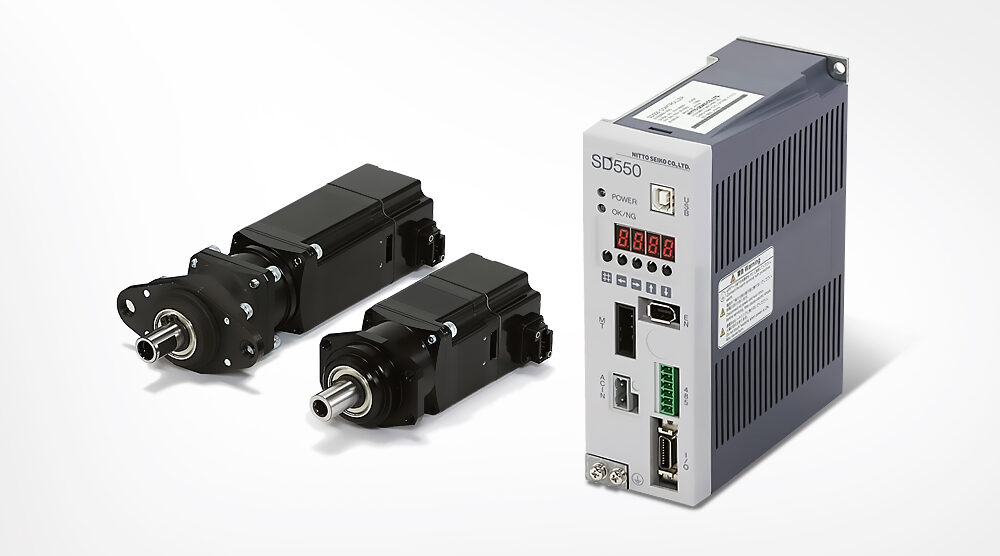

a. KX 드라이버 - SD550 Series
KX 드라이버(SD550 Series)는 전류 제어를 기반으로 하는 표준형 전동 드라이버로, 토크 및 각도 모니터링 기능이 기본 탑재되어 있습니다.
체결 중의 전류 값을 토크로 환산하여 일정한 체결 품질을 유지할 수 있으며, 파형 처리 및 데이터 수집 기능은 옵션 또는 외부 분석 모듈을 통해 확장할 수 있습니다.
많은 생산 현장에서는 KX 드라이버를 외부 파형 분석 시스템과 연동하여 사용합니다.
이 방식은 기존 설비를 그대로 유지하면서도, 파형 분석 기능을 추가해 SD600T Series 수준의 품질 데이터 관리 체계를 구현할 수 있는 실용적 대안입니다.
b. NX 드라이버 - SD550T Series
NX 드라이버(SD550T Series)는 KX 드라이버의 모든 기능을 포함하면서, 토크 센서 출력을 통합한 상위 모델입니다.
내장된 토크 센서가 출력축의 실제 토크를 실시간으로 검출해 체결 상태를 보다 정밀하게 제어할 수 있으며, 이 데이터를 기반으로 파형 분석 및 이상 판단 기능을 직접 수행할 수 있습니다.
또한 NX 드라이버는 SD600T Series 컨트롤러와의 연동 시 데이터 수집, 비정상 감지, 체결 이력 관리 등 고급 기능이 강화되어 대규모 생산라인에서도 높은 신뢰도의 품질 제어가 가능합니다.
특정 현장에서는 SD600T Series 없이도 NX 단독으로 간이형 파형 분석 및 데이터 기록 시스템을 구축하는 사례도 있습니다.
