안녕하세요.
셀에프에이(CELLFA) 블로그지기 셀온(CELLON)입니다.
자동나사체결기를 검토할 때 현장에서 가장 많이 나오는 질문은 하나입니다.
“단축 자동나사체결기로 가야 할까요, 다축 자동나사체결기로 가야 할까요?”
이 질문은 단순히 장비 선택 문제가 아니라,
공정 구조와 체결 품질, 그리고 생산 방식까지 함께 결정하는 중요한 기준입니다.
겉으로 보면 다축 자동나사체결기가 더 빠르고 효율적으로 보일 수 있습니다.
하지만 실제 제조 현장에서는 모든 공정에 다축이 맞는 것은 아닙니다.
오히려
- 체결 위치가 일정하지 않거나
- 제품 변경이 잦거나
- 공간 제약이 있거나
- 정밀 체결 요구가 높은 공정에서는
단축 자동나사체결기가 더 현실적인 선택이 되는 경우가 많습니다.
이번 1편 글에서는
단축 자동나사체결기가 유리한 공정 조건과 적용 산업군을 중심으로 정리합니다.
그리고 이어지는 2편 글에서는
니또세이코(NITTOSEIKO) 단축 자동나사체결기 라인업별 선택 기준을 구체적으로 설명드립니다.
자동나사체결기를 검토할 때 현장에서 가장 자주, 빈번하게 나오는 질문 중 또 하나가 바로 이것입니다.
"단축 자동나사체결기, 다축 자동나사체결기 둘 중 뭐가 더 좋아요?"
겉으로 보면 동시 체결이 가능한 다축 자동나사체결기가 더 빠르고 더 강해 보일 수 있습니다.
하지만 실제 제조 현장은 그렇게 단순하지 않습니다.
생산성이 중요하다고 해서 모든 공정에 다축 자동나사체결기가 맞는 것은 아닙니다.
오히려 체결 위치 편차, 제품 종류 변경, 작업 공간 제약, 정밀 체결 요구가 있는 현장에서는
단축 자동나사체결기가 훨씬 유리한 경우가 더 많습니다.
즉, 자동 나사 체결기 선택 기준은 단순히 속도 비교가 아니라,
우리 공정 구조에 어떤 방식이 더 잘 맞는가를 먼저 보는 것이 핵심입니다.
──────── ✦ ────────
I. 단축 자동나사체결기란 무엇인가요?
한 번에 한 지점을 정밀하게 제어하는 자동나사체결기가 바로, 단축 자동나사체결기입니다
단축 자동나사체결기는 말 그대로 한 번에 한 지점씩 정밀하게 체결하는 구조입니다.
겉으로 보면 다축 자동 나사 체결기보다 느려 보일 수 있지만, 실제 현장에서는
이 “한 축씩 정확하게 대응하는 구조” 가 오히려 큰 장점이 됩니다.
왜냐하면 제조 현장에서 중요한 것은
단순 속도 하나가 아니라 다음과 같은 복합 요소이기 때문입니다.
- 체결 위치 편차 허용 범위
- 제품 형상 변화 대응
- 공정 전환 유연성
- 정밀 체결 재현성
- 불량 발생 시 추적과 수정 용이성
즉, 단축 자동나사체결기는 다축 자동나사체결기 보다 체결 액션이 느린 장비가 아니라
변수가 많은 공정에 더 섬세하게 대응하는 자동나사체결기라고 보시는 편이 맞습니다.
특히 니또세이코(NITTOSEIKO)의 단축 자동나사체결기 라인업은
공정 성격에 따라 강점이 분명하게 갈립니다.

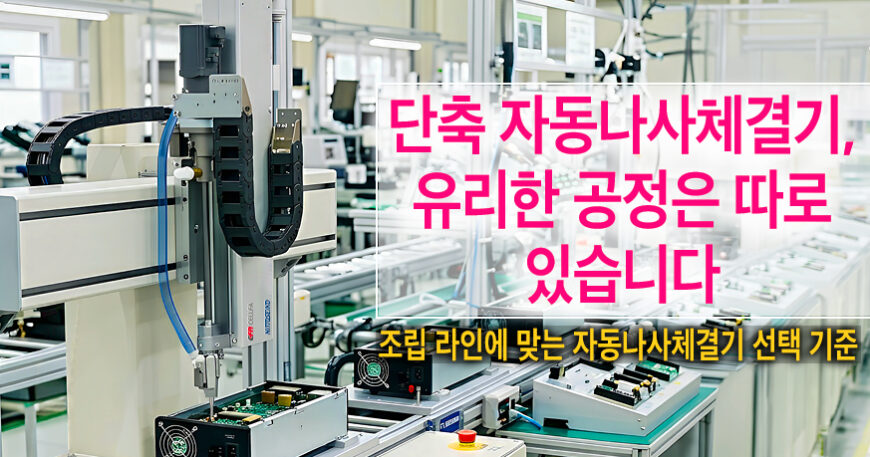

- FM513VZR: 초저추력형, 정밀 체결, 민감한 워크 하중 저감, 다관절로봇 탑재
- FM514VZ / FM514CZ 계열: 경량형, 소형 로봇 탑재 및 협동로봇(코봇) 셀에 유리
- FM515VE: 전동 슬라이드 기반, 속도추력 간편 제어, 친환경 공정 대응, 다관절로봇 탑재
결국 단축 자동나사체결기 선택 기준은 스펙표 숫자만이 아니라,
공정 적합성과 불량 저감 가능성에 맞춰 판단해야 합니다.
──────── ✦ ────────
II. 이런 공정에서는 단축 자동나사체결기가 더 유리합니다
“자동 나사 체결기 선택 기준은 공정 구조를 먼저 봐야 합니다”
1. 체결 위치가 제각각인 제품
대표적인 예가
가전 내장 부품, 소형 전자기기 하우징, 산업용 제어기기 커버 같은 제품입니다.
이런 제품은 나사 개수가 아주 많지 않더라도, 각 체결 지점의 높이나 접근 방향이 다르거나,
부품 간 간섭 때문에 다축 자동나사체결기 헤드를 한 번에 내리기 어려운 경우가 많습니다.
이럴 때는 단축 자동나사체결기가 더 유리합니다.
- 한 지점씩 접근 가능
- 위치 오차 대응이 쉬움
- 제품 형상 변경 시 세팅 부담이 낮음
예를 들어 산업용 제어 박스 조립처럼 커버 체결 위치는 4~6개 정도이지만,
배선이나 내부 부품 간섭으로 다축 헤드를 이용한 동시 나사 체결 구조를 적용하기 어려운 경우에는
다축 자동나사체결기보다 단축 자동나사체결기 로봇 체결이 훨씬 현실적입니다.
2. 제품 종류가 자주 바뀌는 다품종 소량 생산
의료기기, 정밀기기, 전장 부품 조립 공정, ODM 전자제품 조립 같은 현장이 여기에 해당합니다.
이런 현장은 생산량 자체보다
- 제품 모델 변경
- 나사 위치 변경
- 지그 변경
- 공정 전환 속도
가 더 중요합니다.
다축 자동나사체결기는 특정 제품에 맞춰 축 간격과 위치를 정밀하게 맞췄을 때 강력합니다.
하지만 제품이 자주 바뀌면 그 장점이 오히려 부담이 될 수 있습니다.
반대로 단축 자동나사체결기는
- 포인트 변경 대응이 쉽고
- 티칭 및 프로그램 수정이 유연하고
- 공정 전환 비용이 비교적 낮습니다
예를 들어 의료기기 외장 조립처럼 한 모델은 4점 체결, 다른 모델은 6점 체결,
또 다른 모델은 체결 순서까지 달라지는 경우에는 단축 자동나사체결기가 운영 측면에서 훨씬 유리합니다.
3. 워크 하중과 제품 손상이 민감한 정밀 조립 공정
여기는 단축 자동나사체결기가 특히 강한 영역입니다.
대표적인 예시는 다음과 같습니다.
- ECU 보드
- LiDAR (라이다) 모듈
- 카메라 바디
- 배터리 전장 모듈
- UPS 전장 모듈 조립 및 제어부 조립 라인
- ESS 제어부 조립 및 하우징 조립 라인
- BMS 보드 조립
- 플라스틱 하우징 조립
이런 공정은 단순히 나사를 체결하는 것이 아니라,
낮은 하중으로 안정적이고 반복 정밀도 높게 체결하는 것이 핵심입니다.
특히 UPS, ESS 같은 전력·배터리 시스템도
제어부·전장 모듈·소형 하우징 조립처럼 정밀 체결과 불량 추적, 조건 보정이 중요한 영역에서는
단축 자동나사체결기가 충분히 경쟁력 있는 선택이 될 수 있습니다.
이런 관점에서 니또세이코(NITTOSEIKO)
FM513VZR 단축 자동나사체결기는 큰 강점을 가집니다.
정밀 추력 가변 제어와 속도 연동 제어를 통해 워크 하중을 줄이고,
경사 체결이나 비트 슬립, 제품 손상 가능성을 낮추는 방향으로 설계된 모델이기 때문입니다.
즉, 정밀 전자부품 조립에서는 다축 자동 나사 체결기보다
단축 자동나사체결기가 더 안정적인 선택이 되는 경우가 매우 빈번합니다.
4. 소형 로봇이나 협동로봇과 결합해야 하는 공정
최근 들어 셀에프에이(CELLFA)에는
현장에서 사용할 소형 다관절 로봇, 협동로봇 기반 자동화 문의가 많아졌습니다.
이 경우 장비 중량, 설치 공간, 에너지 사용량이 중요하며,
이런 조건에서는 경량형 단축 자동나사체결기가 유리합니다.
예를 들어
- 소형 카메라 모듈 조립
- 배터리팩 외장 커버 체결
- 소형 통신장비 하우징 조립
같이 협동로봇(코봇) 셀 내부 공간이 넉넉하지 않은 현장에서는
단축 자동나사체결기 경량형이 훨씬 현실적입니다.
이런 환경에서는
FM514VZ / FM514CZ 계열이나 FM515VE 같은 모델이 자연스럽게 검토 대상이 됩니다.
5. 불량 원인 추적과 조건 보정이 자주 필요한 공정
초기 양산 안정화 단계나 신규 제품 런칭 초반에는
공정을 돌리면서 체결 조건을 세밀하게 잡아야 하는 경우가 많습니다.
이때 다축 자동 나사 체결기는
한 번에 여러 축이 동시에 들어가기 때문에 빠르지만,
문제가 생겼을 때 어느 축, 어느 포인트, 어느 조건이 원인인지 추적이 더 복잡해질 수 있습니다.
반대로 단축 자동나사체결기는
- 포인트별 조건 수정이 쉽고
- 체결 순서 제어가 유연하고
- 불량 원인 추적이 상대적으로 단순합니다
예를 들어 신규 배터리팩 조립 라인에서
체결 후 커버 뜸, 일부 포인트 풀림, 특정 위치 재작업이 발생한다면,
양산 초반에는 단축 자동나사체결기로 조건을 잡는 것이 더 빠른 경우가 빈번하게 많습니다.
──────── ✦ ────────
III. 단축 자동나사체결기 공정이 잘 맞는 대표 산업군
정리하면, 단축 자동나사체결기가 특히 잘 맞는 산업군은 아래와 같습니다.
- 전자제품 조립: 카메라, 휴대폰, 통신장비, ECU
- 의료기기 조립: 다품종, 외장 변화, 정밀 체결
- 배터리팩전장 부품 조립: 워크 하중 민감, 체결 품질 중요
- 산업용 제어기기 조립: 간섭 많고 포인트 다양
- 협동로봇(코봇) 셀 자동화: 중량공간 제약 큼
즉, 단축 자동나사체결기 공정이 유리한 조건은 생산량이 적어서가 아니라,
- 제품 변화가 많고
- 체결 위치가 다양하며
- 정밀도와 유연성이 중요한 공정
이라고 보는 것이 맞습니다.
그렇다면 실제 현장에서는
어떤 단축 자동나사체결기 모델을 어떤 기준으로 선택해야 할까요?
다음 2편 글에서 셀에프에이(CELLFA), 니또세이코(NITTOSEIKO)
단축 자동나사체결기 라인업별 특징과 선택 포인트를 정리해보겠습니다.
──────── ✦ ────────
IV. 단축 자동나사체결기는 설계가 중요합니다
단축 자동나사체결기 시스템은
- 단축 자동나사체결기
- 너트러너(Nutrunner)
- 자동나사공급기
이 세 가지 핵심 요소가 유기적으로 연결된 공정 설계 시스템입니다.
셀에프에이(CELLFA)는 니또세이코(NITTOSEIKO)의
체결 기술력과 단축 자동나사체결기 시스템을 기반으로
- 체결 조건 분석
- 체결 규격 검토
- 생산 사이클 설계
- 자동나사체결 시스템 구축
까지 고객사의 생산 공정에 맞는
다축 단축 자동나사체결기 시스템을 설계 구축합니다.
──────── ✦ ────────
