- YOSHIKAWA
- 유압 리벳팅 머신
- US-70
- US-36 |36E | 70E | 150 | 150E | 600

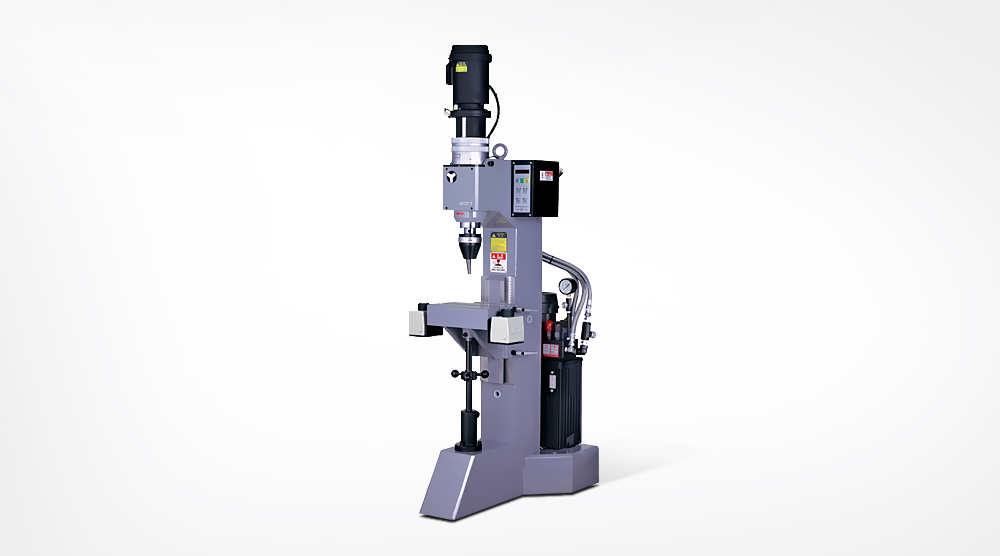

요시카와의 US-70 유압 오비탈 리벳팅 머신은 중형 리벳 체결 작업을 목표로 설계된 고성능 장비입니다.
φ3 ~ φ10 mm 범위의 리벳을 대상으로 하며, 최대 작동 압력은 약 14,700 N (1,500 kgf)에 이릅니다.
스트로크는 0 ~ 50 mm까지 조정 가능하며, 작업 시간은 0.2 ~ 9.99초 설정이 가능합니다.
스핀들 모터는 0.4 kW, 유압 펌프 모터는 0.75 kW 용량을 갖추고 있고, 3상 AC200 V 전원 공급체계를 통해 산업 환경에 적합한 호환성을 제공합니다.
장비에는 10리터 유압유 탱크가 내장되어 있고, 본체 무게는 약 335 kg입니다.
설치 면적은 폭 417 × 깊이 770 mm로 설계되어 있으며, 전체 높이는 1,637 mm입니다.
오비탈 방식 구동 시 리벳 끝단은 헤드에 장착된 회전 삽입기가 회전하면서 접촉 면이 점차 확장되어 리벳을 눌러 성형하는 구조를 사용합니다.
이 방식은 리벳 끝단을 다양한 형태(팬, 버튼, 플랫 등)로 형성할 수 있어, 미려한 마감과 반복 정밀성을 달성할 수 있습니다.
US-70은 유압 출력과 오비탈링 방식을 결합하여 중·대형 제품 조립라인에 높은 품질과 신뢰성을 제공하는 장비입니다.
중형 리벳 대응성 – φ3 ~ φ10mm 범위 리벳을 안정적으로 체결합니다.
강력한 유압 출력 – 최대 14.7kN 추력으로 균일한 체결을 보장합니다.
정밀 스트로크 제어 – 0~50mm 범위로 다양한 부품에 대응합니다.
유연한 작업 시간 – 0.2~9.99초 타이머 설정으로 싸이클 제어합니다.
산업 전원 호환성 – 3Ø AC200V 공급으로 안정적 운용이 가능합니다.
컴팩트 설치 공간 – 417×770mm 면적으로 효율적 활용이 가능합니다.
제품 세부 사양
| 구분 | 사양 |
|---|---|
| 모델명 (Model) |
US-70 |
| 사용 리벳 규격 (Riveting capacity, mild steel) |
Ø3 ~ Ø10mm |
| 작동 압력 (Operating pressure) |
14.8kN (1,500kgf) |
| 실린더 스트로크 (Cylinder stroke) |
max. 50mm |
| 작업시간 (Operation time) |
0.2 ~ 9.99sec |
| 스핀들 모터 (Spindle motor) |
400W AC200V 50/60Hz |
| 펌프 모터 (Pump motor) |
750W AC200V 50/60Hz |
| 전원 공급 (Power supply) |
3Ø AC200V 50/60Hz 2.1kVA |
| 설치공간 (Floor space) |
417(W) × 770(D) mm |
| 높이 (Overall height) |
1,637mm |
| 제품 중량 (Net weight) |
335kg |
← 좌우로 스와이프하여 더 보기 →
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
