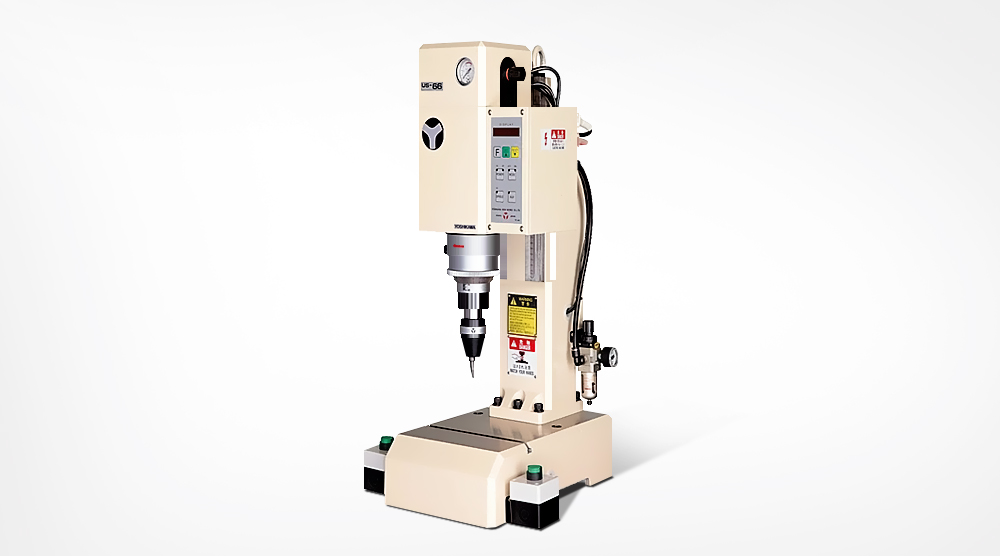

요시카와의 US-66 공압 오비탈 리벳팅 머신은 중소형 리벳 조립에 특화된 장비로, 공압 방식의 간편함과 안정성을 겸비한 모델입니다.
Φ0.5 ~ Φ5 mm 범위의 리벳을 처리할 수 있으며, 최대 압력은 약 5.0 kN(약 515 kgf)에 이릅니다. 실린더 스트로크는 5 ~ 40 mm 범위까지 조정 가능하며, 스핀들 모터 용량은 약 120 W 수준입니다.
본체 무게는 약 110 kg 수준이며, 목구멍 깊이(Throat)는 약 170 mm로 작업 영역 확보가 가능합니다.
작동 공기압력은 약 6 bar 수준이며, 조정 가능한 타이머 기능과 풋 페달 제어를 통해 작업의 정밀성과 편의성을 제공합니다.
US-66은 컴팩트하면서도 강력한 성능을 제공하여 전자 부품 조립, 중소형 금속 패널 리벳팅, 경량 구조물 조립 라인 등에서 이상적인 선택이 됩니다.
높은 출력 성능 - 최대 5.0kN 압력으로 안정적인 체결이 가능합니다.
작동 공압 안정성 - 약 6bar 공기압으로 안정적인 동작을 보장합니다.
컴팩트 구조 - 170mm 목구멍 깊이로 충분한 작업 공간을 제공합니다.
타이머 제어 기능 - 작업 시간을 조정하여 일관된 품질을 유지합니다.
풋 페달 제어 - 발로 작동하여 작업 효율성과 안전성을 높입니다.
경쟁력 있는 무게 - 본체 110kg 수준으로 설치와 이동이 용이합니다.
제품 세부 사양
| 구분 | 내용 |
|---|---|
| 모델명 (Model) | US-66 |
| 사용 리벳 규격 (Riveting capacity, mild steel) |
Ø0.5 ~ Ø5mm |
| 작동 압력 (Operating pressure) |
max. 5kN (515kgf) |
| 실린더 스트로크 (Cylinder stroke) |
5 ~ 40mm |
| 작업시간 (Operation time) |
0.2 ~ 9.99sec |
| 스핀들 모터 (Spindle motor) |
120W AC100V 50/60Hz |
| 공기 압력 (Air pressure) |
0.412MPa (4.2kgf/cm²) |
| 전원 공급 (Power supply) |
3Ø AC100V 50/60Hz 280VA |
| 설치공간 (Floor space) |
270(W) × 450(D) mm |
| 높이 (Overall height) |
837mm |
| 제품 중량 (Net weight) |
130kg |
← 좌우로 스와이프하여 더 보기 →
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
