- YOSHIKAWA
- 유압 리벳팅 머신
- US-36
- 36E | 70 | 70E | 150 | 150E | US-600

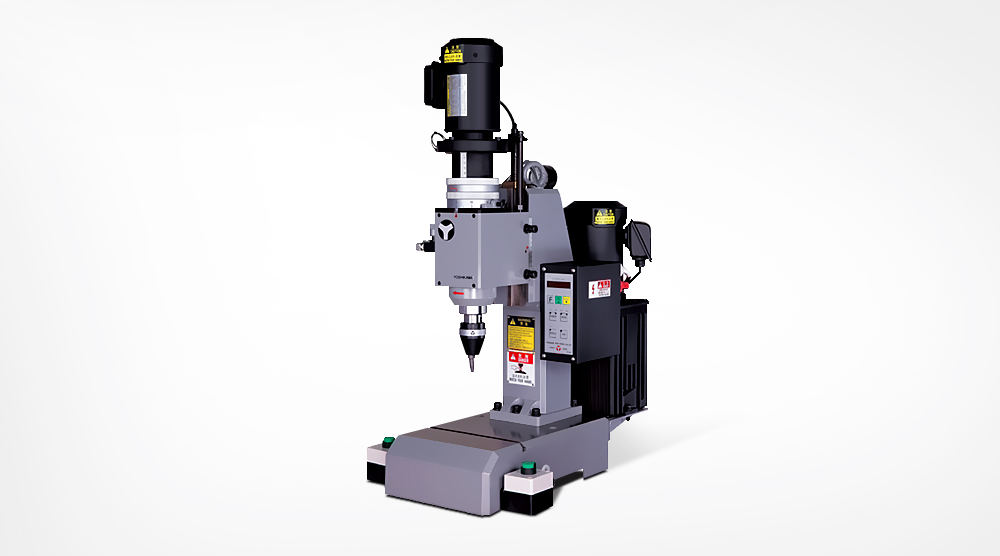

요시카와의 US-36 유압 리벳팅 머신은 중소형 리벳 체결 공정에 최적화된 표준 유압 타입 장비입니다.
φ0.5~φ6 mm(연질강 기준)의 리벳을 대상으로 하며, 최대 추력 6.9 kN(700 kgf)을 제공하여 균일하고 견고한 체결 품질을 확보합니다.
스트로크는 0~35 mm 범위에서 설정되고, 작업 시간 타이머는 0.2~9.99 초를 지원해 공정별 싸이클 제어가 용이합니다.
스핀들 모터 200 W, 펌프 모터 400 W의 이중 구동 구성과 3상 AC200 V(1.2 kVA) 전원 호환으로 산업 라인 적용성이 높습니다.
바닥 치수 W270×D450 mm, 전체 높이 992 mm의 컴팩트 설계와 150 kg 본체는 라인 배치 유연성과 안정적 체결 기반을 동시에 제공합니다.
요시카와의 헤드·인서트 노하우 및 문서·도면 지원과 더불어, 다양한 현장 요구에 맞춘 신뢰성 있는 리벳팅 솔루션을 제공합니다.
중소형 리벳 대응성 – φ0.5~φ6 mm 리벳을 균일하게 체결합니다.
작업시간 타이머 – 0.2~9.99초 범위로 싸이클을 최적화합니다.
산업 전원 호환 – 3Ø AC200V, 1.2 kVA로 공장 전원과 호환합니다.
이중 모터 구동 – 스핀들 200W·펌프 400W로 안정 구동을 지원합니다.
헤드·인서트 호환 – 다양한 헤드·인서트 조합 운용이 가능합니다.
문서·도면 지원 – 도면·CAD·매뉴얼 의뢰 폼을 제공합니다.
제품 세부 사양
| 구분 | 사양 |
|---|---|
| 모델명 (Model) | US-36 |
| 사용 리벳 규격 (Riveting capacity, mild steel) | Ø0.5 ~ Ø6mm |
| 작동 압력 (Operating pressure) | 6.9kN (700kgf) |
| 실린더 스트로크 (Cylinder stroke) | max. 35mm |
| 작업시간 (Operation time) | 0.2 ~ 9.9sec |
| 스핀들 모터 (Spindle motor) | 200W AC200V 50/60Hz |
| 펌프 모터 (Pump motor) | 400W AC200V 50/60Hz |
| 전원 공급 (Power supply) | 3Ø AC200V 50/60Hz 1.2kVA |
| 설치공간 (Floor space) | 270(W) × 450(D) mm |
| 높이 (Overall height) | 992mm |
| 제품 중량 (Net weight) | 150kg |
← 좌우로 스와이프하여 더 보기 →
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
