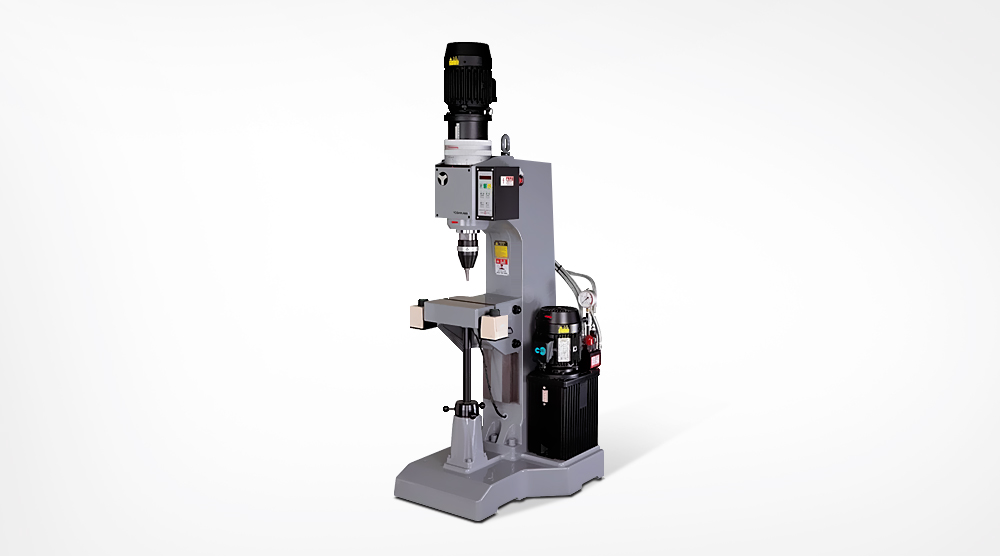

요시카와의 US-150 유압 오비탈 리벳팅 머신은 Φ6 ~ Φ15mm 범위의 중대형 리벳 체결에 최적화된 고성능 장비입니다.
본 장비는 최대 24.5kN(2,500kgf)의 강력한 작동 압력을 제공하며, 0 ~ 45mm의 실린더 스트로크와 0.2 ~ 9.99초의 유연한 작업 시간 설정을 통해 다양한 부품 조건과 생산 라인 요구에 대응합니다.
스핀들 모터와 펌프 모터가 각각 1.5kW 출력으로 구동되며, 안정적이고 균일한 체결 품질을 보장합니다.
3상 AC200V 전원을 사용하여 산업 현장에서의 호환성을 높였으며, 설치 공간은 612.5 × 900mm, 높이 1,813.5mm의 컴팩트 설계로 작업장 배치 효율성을 극대화합니다.
680kg의 안정된 본체 무게는 고출력 작업 시에도 진동을 최소화하며, 정밀성과 내구성을 유지합니다.
US-150은 자동차, 중장비, 전기·전자 산업의 중량급 부품 조립에서 생산성을 높이고, 높은 품질의 리벳 체결을 실현하는 신뢰성 높은 솔루션입니다.
유연한 작업 시간 – 0.2 ~ 9.99초까지 세밀한 설정이 가능합니다.
정밀 스트로크 제어 – 최대 45mm 스트로크로 다양한 부품을 대응합니다.
이중 모터 설계 – 스핀들 및 펌프 모터 각각 1.5kW 출력으로 안정성을 보장합니다.
산업 전원 호환성 – 3Ø AC200V 공급으로 범용 산업 현장에 최적화됩니다.
컴팩트 설치 공간 – 612.5 × 900mm 크기로 효율적인 공간 활용이 가능합니다.
내구성 보장 구조 – 지속적인 중량급 작업에서도 성능 저하가 없습니다.
제품 세부 사양
| 구분 | 사양 |
|---|---|
| 모델명 (Model) |
US-150 |
| 사용 리벳 규격 (Riveting capacity, mild steel) |
Ø6 ~ Ø15mm |
| 작동 압력 (Operating pressure) |
24.5kN (2,500kgf) |
| 실린더 스트로크 (Cylinder stroke) |
0 ~ 45mm |
| 작업시간 (Operation time) |
0.2 ~ 9.99sec |
| 스핀들 모터 (Spindle motor) |
1.5kW AC200V 50/60Hz |
| 펌프 모터 (Pump motor) |
1.5kW AC200V 50/60Hz |
| 전원 공급 (Power supply) |
3Ø AC200V 50/60Hz 4.9kVA |
| 설치공간 (Floor space) |
612.5(W) × 900(D) mm |
| 높이 (Overall height) |
1,813.5mm |
| 제품 중량 (Net weight) |
680kg |
← 좌우로 스와이프하여 더 보기 →
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
