- YOSHIKAWA
- 전동(서보) 리벳팅 머신
- FRE-20
- FRE-05 | 05E | 20E

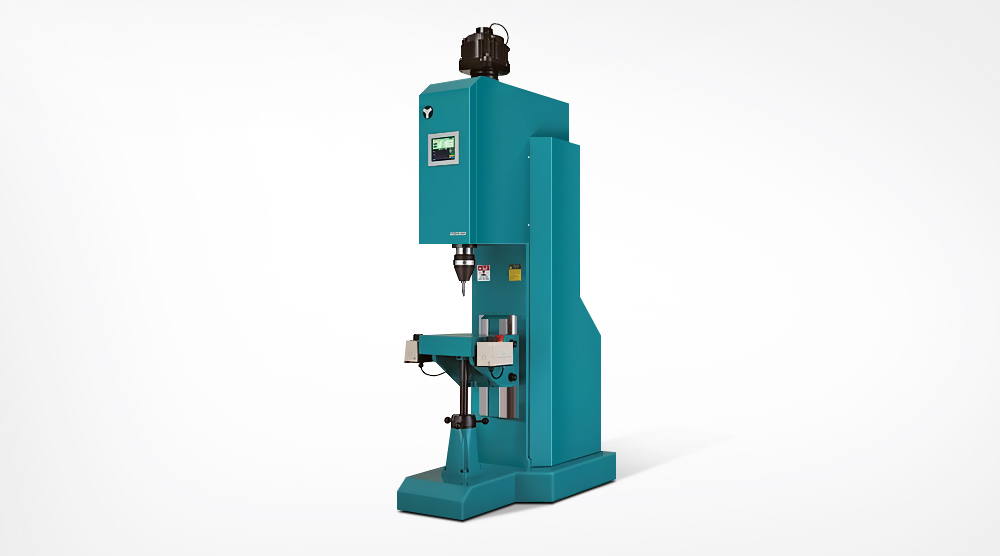

요시카와의 FRE-20 전동 서보 리벳팅 머신은 공압이나 유압 없이 전기 서보만으로 리벳팅 동작을 구현하는 차세대 자동화 장비입니다.
φ4 ~ φ12 mm 크기의 리벳을 대상으로 고정밀 리벳팅이 가능하며, 최대 추력 20 kN을 발휘해 중형 부품에도 대응한다. 스트로크, 속도, 출력, 시간 등 세밀한 파라미터를 PC 상에서 프로그램으로 입력·제어할 수 있어 작업 조건의 반복성과 안정성이 매우 우수합니다.
유압 오일 배출이나 공기 소음이 없기 때문에 작업 환경이 쾌적하고 유지보수가 용이합니다.
반도체, 전자부품, 정밀 금속 조립 라인 등에서 특히 유용하며, 리벳팅 공정의 생산성과 품질을 동시에 끌어올릴 수 있는 혁신 장비로 인정받고 있습니다.
작업 시간 단축 - 리벳팅이 아닌 동작 구간은 고속 운전으로 처리하여 싸이클 타임을 줄이는 동작 구조
정밀 및 소형 부품 대응 - 1 사이클 내에서 속도와 압력을 자유롭게 변경 가능해 소형 정밀 부품 리벳팅도 대응 가능
넓은 리벳 직경 대응 - FRE-20은 φ4 ~ φ12 mm 리벳에 대응해 중형 부품까지 커버 가능
강한 추력 성능 - 최대 추력 20 kN을 지원해 일반 금속 부재를 충분히 리벳팅할 수 있는 힘을 제공
간편한 유지보수 | 부품 교체 - 유압 방식에 비해 부품 마모나 오일 관련 유지 문제 적고, 정비 주기 길다는 장점
작업 조건 유연성 - 사용 목적에 따라 속도, 압력, 스트로크 등을 다양하게 조정할 수 있어 유연한 생산 라인 대응 가능
제품 세부 사양
| 구분 | 사양 |
|---|---|
| 모델명 (Model) | FRE-20 |
| 사용 리벳 규격 (Riveting capacity, mild steel) | Φ4 ~ Φ12mm |
| 작동 압력 (Operating pressure) | 20kN (2,040kgf) |
| 실린더 스트로크 (Cylinder stroke) | max. 100mm |
| 작업시간 (Operation time) | 0 ~ 9.9sec |
| 스핀들 모터 (Spindle motor) | 1.5kW AC200V 50/60Hz |
| 모터 (Motor) | 3.0kW AC200V 50/60Hz |
| 전원 공급 (Power supply) | 3Ø AC200V 50/60Hz 17kVA |
| 설치공간 (Floor space) | 600(W) × 1,040(D) mm |
| 높이 (Overall height) | 2,037mm |
| 제품 중량 (Net weight) | 850kg |
← 좌우로 스와이프하여 더 보기 →
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
