- YOSHIKAWA
- 전동(서보) 리벳팅 머신

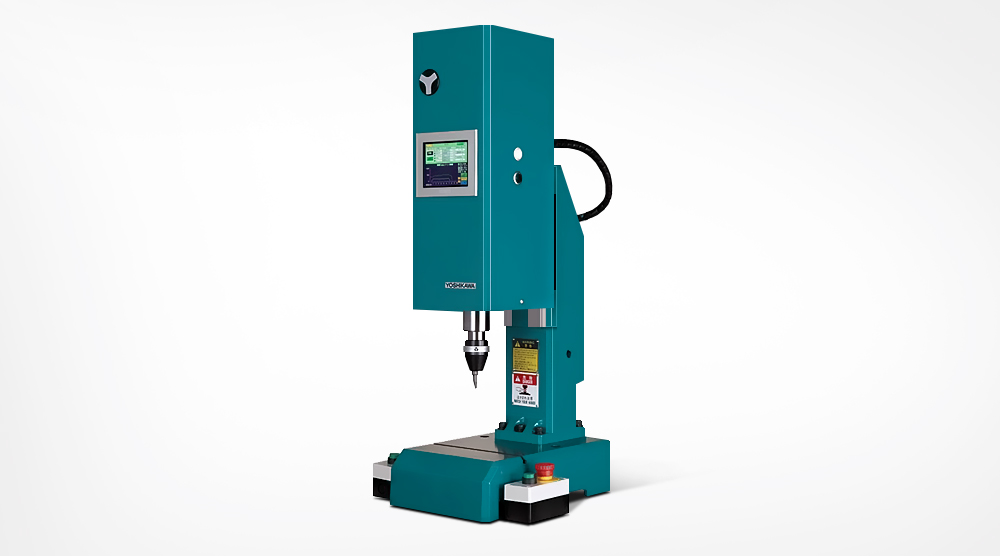

- FRE-05
- FRE-05E | 20 | 20E
FRE-05 전동 서보 리벳팅 머신은 전기 서보 구동만으로 리벳팅 공정을 구현하는 소형 정밀 장비로, 공압 또는 유압 없이 작동합니다.
φ0.5 ~ φ5 mm (mild steel 기준) 리벳까지 대응 가능하며, 최대 추력 5 kN을 제공하여 소형 부품 조립 라인에 최적화되어 있습니다.
스트로크, 속도, 압력, 리벳 시간 등의 동작 조건을 PC 프로그램으로 세밀하게 설정할 수 있어 반복성 및 품질 안정성이 뛰어납니다.
또한 유압 오일 누출, 배기 소음이 없어 작업 환경이 쾌적하며, 유지보수 부담이 적습니다.
전자 부품, 정밀 금속 조립, 휴대 기기 하우징 등 고정밀 조립 공정에서 높은 효율성과 안정성을 실현할 수 있는 솔루션입니다.
프로그램 제어 가능 - 스트로크, 속도, 압력, 리벳 시간 등을 PC 프로그램으로 입력/제어할 수 있습니다.
정밀 및 소형 부품 대응 - 1 사이클 내에서 속도와 압력을 자유롭게 변경 가능해 소형 정밀 부품 리벳팅도 대응 가능
넓은 리벳 직경 대응 - FRE-20은 φ4 ~ φ12 mm 리벳에 대응해 중형 부품까지 커버 가능
강한 추력 성능 - 최대 추력 20 kN을 지원해 일반 금속 부재를 충분히 리벳팅할 수 있는 힘을 제공
간편한 유지보수 | 부품 교체 - 유압 방식에 비해 부품 마모나 오일 관련 유지 문제 적고, 정비 주기 길다는 장점
작업 조건 유연성 - 사용 목적에 따라 속도, 압력, 스트로크 등을 다양하게 조정할 수 있어 유연한 생산 라인 대응 가능
제품 세부 사양
| 구분 | 사양 |
|---|---|
| 모델명 (Model) | FRE-05 |
| 사용 리벳 규격 (Riveting capacity, mild steel) | Φ0.5 ~ Φ5mm |
| 작동 압력 (Operating pressure) | 5kN (510kgf) |
| 실린더 스트로크 (Cylinder stroke) | max. 60mm |
| 작업시간 (Operation time) | 0 ~ 9.9sec |
| 스핀들 모터 (Spindle motor) | 400W AC200V 50/60Hz |
| 모터 (Motor) | 750W AC200V 50/60Hz |
| 전원 공급 (Power supply) | 3Ø AC200V 50/60Hz 3.5kVA |
| 설치공간 (Floor space) | 270(W) × 450(D) mm |
| 높이 (Overall height) | 1,063mm |
| 제품 중량 (Net weight) | 140kg |
← 좌우로 스와이프하여 더 보기 →
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
