NITTOSEIKO FM513VZ - 단축 자동 나사 체결기

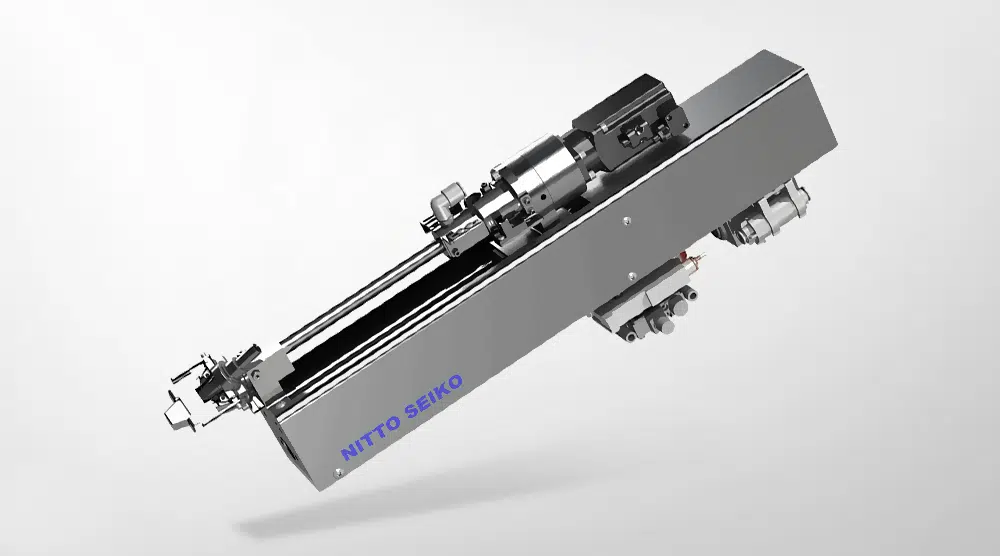

니또세이코(NITTOSEIKO) FM513VZR 단축 자동 나사 체결기 제품 이미지. 셀에프에이(CELLFA)는 니또세이코(NITTOSEIKO) 국내 공식 파트너사 및 기술 협력사입니다. 제품 상담, 구입, AS 등은 니또세이코(NITTOSEIKO) 국내 공식 파트너사인 (주)셀에프에이(CELLFA)를 통해야만 기술지원과 소모품 지원, AS지원이 가능합니다.

Product Info

제조사 NITTOSEIKO
라인업 단축 자동 나사 체결기
모델명 FM513V-Z

서보 및 공압 구동 선택 가능 - 소형 나사 체결 최적화 | 단축 자동 나사 체결기 - NITTOSEIKO / FM513VZ

니또세이코(NITTOSEIKO)의 FM513VZ는 소형 나사 체결에 최적화된 단축 나사 체결 장치로, 고정밀·고효율 작업을 지원하는 장비입니다.
AC 서보모터 구동(VZ)과 공기압 실린더 구동(V) 두 가지 타입을 제공하여 다양한 생산 환경에 맞게 선택할 수 있으며, 소형 나사(2~5mm)에 특화되어 안정적인 체결 품질을 보장합니다.
FM513VZ는 최대 체결 스트로크는 50mm에서 150mm까지 제공되며 옵션 확장을 통해 최대 400mm까지 대응이 가능해 유연성이 뛰어납니다.
나사 유지 방식은 진공 흡착 방식을 채택하여 빠르고 안정적인 이송을 실현하고, 나사 뜸 검출 및 부족 검출 등 다단계 불량 검출 기능을 탑재해 작업 신뢰도를 높였습니다.

소형·경량 설계의 FM513VZ는 생산 라인에 쉽게 통합할 수 있으며, KX 드라이버를 기본으로 NX 드라이버와도 호환 가능합니다.
FF311DR 및 FF503H 등 다양한 나사 공급장치와 연동되어 대량 생산에도 효율적인 운영이 가능하며, RS77-T1 및 SD75-T1 컨트롤러와의 조합으로 정밀한 제어 환경을 제공합니다. 이러한 특징을 통해 FM513VZ는 전자기기, 정밀 부품 조립 라인 등 고품질·고정밀 체결을 요구하는 현장에서 안정성과 생산성을 동시에 확보할 수 있는 솔루션을 제공합니다.

CELLFA 셀에프에이 공급 니또세이코 FF503H 자동 나사 피더 고정밀 산업용 체결 공급 장비 이미지

다양한 구동방식 지원

서보모터(VZ)와 공기압(V) 두 가지 방식 제공.

소형 나사 특화

2~5mm 소형 나사 체결 작업에 최적화.

다양한 불량 검출 기능

나사 부족· 나사 뜸· 나사 공전 검출로 불량률 저감.

유연한 스트로크 옵션 - 최대 400mm까지 확장 가능합니다.

진공 흡착 방식 - 빠르고 안정적인 나사 유지가 가능합니다.

경량 설계 - 유닛 무게가 약 6~7kg으로 설치가 용이합니다.

드라이버 호환성 - KX 및 NX 드라이버와 연동됩니다.

공급장치 연계 - FF311DR, FF503H와 호환 가능합니다.

정밀 제어 가능 - RS77-T1, SD75-T1 컨트롤러 적용 가능합니다.

제품 세부 사양

구분	FM513V-Z
적용 나사 ^{※1, ※2}	머신 나사, 탭핑 나사
	호칭경 : 2 ~ 5 mm
	길이 : 최대 18 mm
체결 토크 ^※3	0.3 ~ 3.8 N·m
드라이버	KX 드라이버, [옵션: NX 드라이버]
체결 스트로크	50, 100, 150 [옵션: 200, 250, 300, 350, 400] mm
나사 유지 방식	진공식
불량 검출 기능	토크 불량 (나사 공전)
	나사 부족 (나사 공급장치)
	나사 높이 불량 (Z축 엔코더 펄스) ^※4
사용 공기압	0.4 ~ 0.5 MPa
전원 (툴 유닛, 나사 공급기)	단상 AC 200~230V 50/60Hz, [옵션: 단상 AC 100~115VAC 50/60Hz]
툴 유닛 중량 ^※5	약 7.0 kg
나사 공급장치	FF311DR / FF503H
컨트롤러	RC77-T1 / RC75-T1

※ 좌우로 스와이프하면 더 많은 내용을 볼 수 있습니다.

(※1) : 제품은 나사의 사양에 따라 제작되므로, 한 종류의 나사만 사용할 수 있습니다.
(※2) : 적용 가능한 나사의 범위는 나사 머리의 형태나 샹크(몸통) 크기에 따라 달라집니다. 반드시 사전에 문의하여 확인하시기 바랍니다.
(※3) : 드라이버 종류는 목표 토크에 따라 달라집니다.
(※4) : 2mm 이상의 나사 높이 불량을 검출할 수 있습니다. 또한, 보다 높은 정밀도의 센서를 옵션으로 장착할 수 있습니다.
(※5) : 표기된 질량은 스트로크 100mm 기준이며, 나사 공급기와 컨트롤러는 포함되지 않습니다.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

콘트롤러 세부 사양

항목	RC77-T1	RC75-T1
공급 전원	단상 200~230VAC 50/60Hz, [옵션: 단상 100~115VAC 50/60Hz]
로봇 구동	PTP, 반폐루프 제어
위치 피드백	증분형 엔코더 시스템
조작 패널 통신포트	Ethernet	RS-422
메모리	메모리 백업	플래시 메모리 백업
외부 입력 ^{※1, ※2}	표준 포트 16 포인트 [옵션: 추가 32 포인트 확장 가능]
외부 출력 ^{※1, ※2}	표준 포트 16 포인트 [옵션: 추가 32 포인트 확장 가능]
필드 네트워크	Ethernet, EtherNet/IP™, [옵션: CC-Link, DeviceNet™]	[옵션: CC-Link]
티칭 방식	MDI, 원격 티칭, 직접 티칭
포인트 제어	최대 1,000 포인트
PLC 프로그램	래더 1500k 스텝 (시스템용 26k 포함)	래더 16k 스텝 (시스템용 13k 포함)
외형 치수 (W×H×D)	200×210×325 mm	170×210×270 mm
중량	약 8.0 kg	약 6.5 kg
조작 패널	[옵션: 핸디형 터치 패널 (비상 스위치 & 데드맨 스위치)], 매뉴얼 패널 겸용 가능 케이블: RC77(4.5m), RC75(3m)
PC 소프트웨어	[옵션: KV STUDIO (Ver10.01 이상)] ^※3	[옵션: GX Developer / GX Works (Ver.2 이상)] ^※4

※ 좌우로 스와이프하면 더 많은 내용을 볼 수 있습니다.

(※1) : 외부 입출력은 장치 구성에 따라 나사 체결 시스템으로 사용될 수 있습니다.
(※2) : PNP 타입도 사용 가능합니다. (주문 시 지정 필요. NPN 또는 PNP 선택)
(※3) : KV STUDIO는 키엔스(KEYENCE)의 제품입니다.
(※4) : GX Developer 및 GX Works는 미쓰비시 전기의 제품입니다.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
