Product Info
- NITTO SEIKO
- 단축 자동 나사 체결기

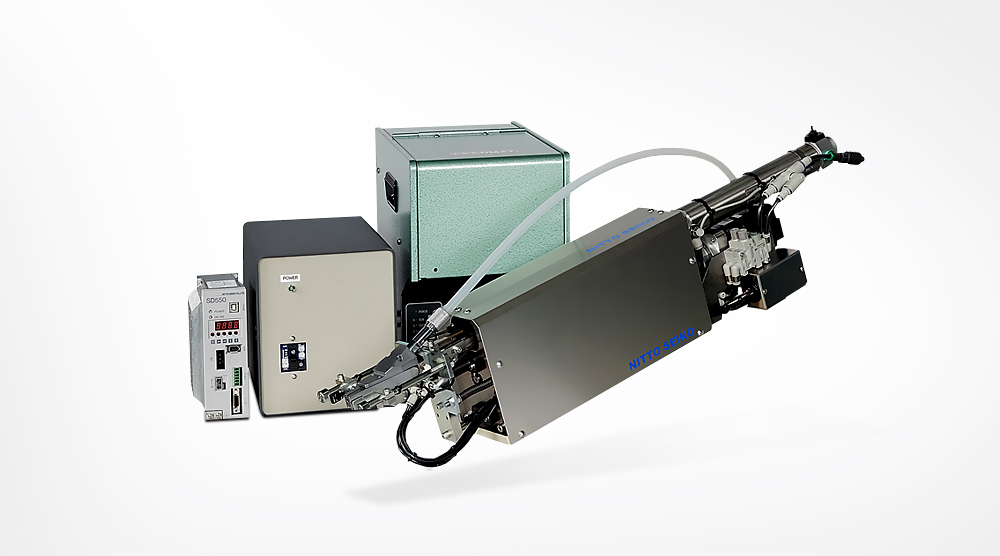

- FM530C
니또세이코(NITTO SEIKO)의 FM530C는 자동 나사 체결 기술을 한 단계 진화시킨 고성능 체결 장치로, 특히 드릴 나사 전용 환경에서 최적화된 성능을 제공합니다.
본 장치는 4~5mm 호칭경, 25~50mm 길이의 나사 체결에 특화되어 있으며, 강력한 추력과 안정적인 토크 제어를 통해 금속 프레임 및 하우징 체결 공정에서 탁월한 생산성을 보장합니다.
구멍 뚫림 시 최고 회전수 2,000min⁻¹의 고속 동작을 지원하여 작업 시간을 단축시키며, 체결 스트로크 50mm와 함께 다양한 생산 라인 조건에 유연하게 대응합니다.
또한, 나사 높이를 기준으로 한 체결 완료 조건과 불량 검출 센서를 갖추어 체결 품질을 정밀하게 관리합니다.
※ 본 영상은 니또세이코 아메리카 (https://www.nittoseikoamerica.com)에서 촬영, 제공한 영상입니다.
나사 머리 근접 센서 및 나사 도착 검출 기능이 기본 탑재되어 불량률을 현저히 줄이며, 500N급 추력 성능을 통해 고강도 부품 체결에도 안정적인 결과를 제공합니다.
제품 무게는 약 15.0kg으로 내구성과 설치 편의성을 겸비했으며, AC200V 전원으로 구동되어 표준 산업 환경에서 손쉽게 운용할 수 있습니다.
나사 공급 장치 FF801H와 호환되어 안정적이고 지속적인 공급이 가능하며, 공기압 0.4~0.5MPa 조건에서도 최적 성능을 발휘합니다.
FM530C는 단순한 체결 장비를 넘어, 정밀도와 신뢰성을 동시에 확보한 차세대 생산 설비로, 금속 가공 및 전장 부품 산업에서 라인 효율성과 품질 경쟁력을 강화하는 데 핵심적인 역할을 수행합니다.
제품 세부 사양
| 구분 | FM530C | |
|---|---|---|
| 적용나사 (※1, 2) | 종 류 | 드릴나사 |
| 호칭경 | 4 ~ 5mm | |
| 길 이 | 25 ~ 50mm | |
| 설정 토크 범위 | 2.0 ~ 8.5 N·m | |
| 구멍 뚫림시 최고 회전수 | 2,000 min⁻¹ | |
| 나사 체결 추력 (※3) | 약 500N (하강 압력 0.4MPa시) | |
| 체결 스트로크 | 50mm | |
| 체결 완료 조건 | 나사 높이 | |
| 불량 검출 기능 | 나사 머리 근접센서 | 나사 도착 검출 | |
| 제품 무게(kg) | 약 15.0kg | |
| 전원 전압 (나사체결 유닛, 나사공급장치) |
AC200V 50 or 60Hz (AC200V 외) | |
| 공기압 | 0.4 ~ 0.5MPa | |
| 나사 공급 장치 | FF801H (나사 보관량: 2,000ml) | |
(※ 1) : 나사못에 맞춘 전용 체결기로 구성되므로 사용할 수 있는 나사는 한 종류만 사용됩니다.
(※ 2) : 나사 사이즈나 나사 머리 형상에 따라 적용 나사 범위는 바뀝니다.
(※ 3) : 나사 체결 유니트 장착면에는 충분한 강성을 확보하여 주세요.
※ 마감 테스트가 필요합니다.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
