- 단축 자동 나사 체결기
- FM515VE

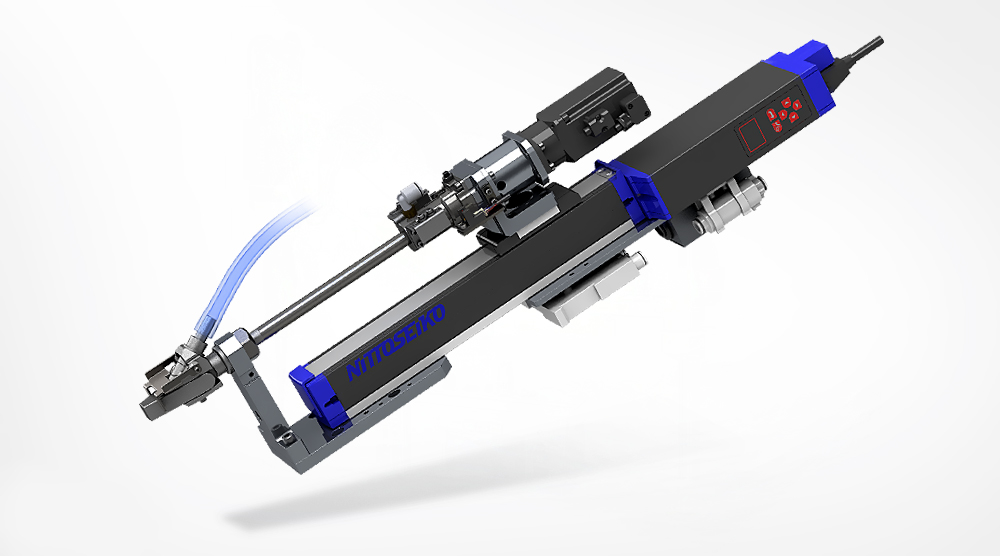

FM515VE는 니또세이코(NITTO SEIKO)의 단축 나사 체결기로, 고정밀 AC 서보모터 기반 구동과 전동 슬라이드 타입 구조를 채택하여 안정적이고 친환경적인 자동 나사 체결을 지원합니다.
기존의 공압식 체결기와 달리 FM515VE는 공기를 배출하지 않는 무(無)배기 방식을採用하여, CO₂ 발생을 크게 줄이고 환경 부하를 낮춘 것이 가장 큰 특징입니다. 이를 통해 기업은 생산성과 품질뿐 아니라 ESG 경영 목표 달성에도 기여할 수 있습니다.
적용 나사는 작은 나사 및 탭핑 나사 등으로, 호칭경 2~5mm, 최대 길이 18mm까지 대응합니다.
본 FM515VE 제품은 0.3~3.8N·m의 토크 범위를 지원하며, KX 드라이버와 NX 드라이버를 선택적으로 사용할 수 있습니다.
FM515VE의 체결 스트로크는 50mm부터 400mm까지 확장 가능한 옵션을 제공하여 다양한 작업 환경에 적합합니다.
나사 유지 방식은 진공(버큠) 시스템을 채택하여 안정적으로 나사를 공급하고, 불량 검출 기능으로는 **토크 불량(나사공전), 나사 부족 검출, 나사 뜸 검출(포토센서)**이 포함되어 있습니다.
전원은 단상 AC200~230V(옵션: 100~115V) 및 DC24V 제어 전원을 지원하며, 나사 공급 장치는 FF311DR, FF503H와 호환됩니다. 본체 중량은 약 4.3kg으로 경량성을 유지하면서도 높은 신뢰성을 갖추었으며, 전자기기, 정밀기계, 자동차 부품 생산 등 다양한 분야에서 친환경적이고 고품질 체결 솔루션을 제공합니다.
진공식 나사체결 UNIT

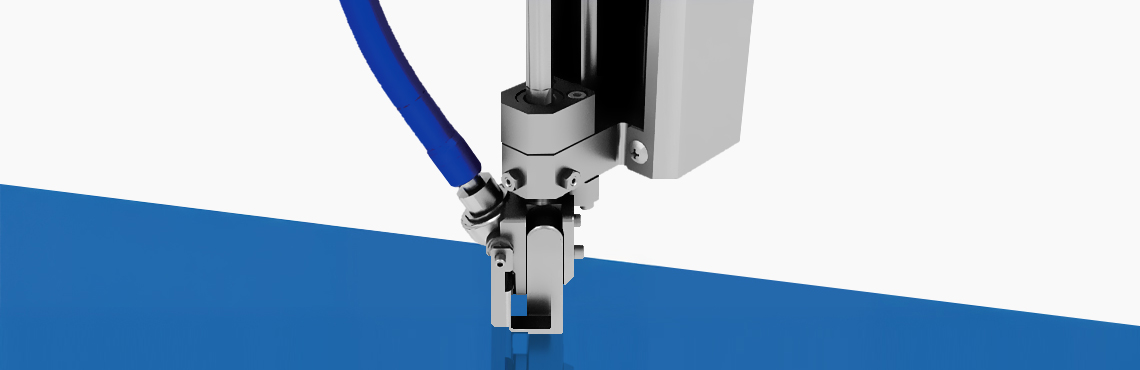

– FM515VE 장비는 단차가 적고 간섭이 없는 평면 작업은 물론, 일정한 흡착력으로 정밀한 나사 위치 제어가 가능합니다.
제품 세부 사양
| 구분 | FM515VE | |
|---|---|---|
| 나사 유지 방식 | 진공식 가이드 | |
| 슬라이드 구동 방식 | IAI 전동 액추에이터 ※1 (좌표 설정: 후단, 중간, 푸시 시작/종료 위치) |
|
| 설정 토크 범위 (N·m) ※2 | 0.3 ~ 3.8 | |
| 드라이버 | KX 드라이버 (옵션: NX 드라이버) | |
| 체결 스트로크 (mm) | 50, 100, 150 (옵션: 200, 250, 300, 350, 400) | |
| 적용 나사 ※3, ※4 | 종류 | 머신 나사, 셀프 태핑 나사 등 |
| 호칭경 | 2 ~ 5mm | |
| 머리 직경 | Φ10.5mm | |
| 길이 | 18mm | |
| 불량 검출 기능 | 토크 불량 (나사 공전) | |
| 나사 부족 검출 (나사 공급장치) | ||
| 나사 높이 불량 검출 (광센서) ※5 | ||
| 사용 공기압 (MPa) | 0.4 ~ 0.5 | |
| 전원 | 툴 유닛 | DC24V ±10% |
| 드라이버 컨트롤러 | 단상 200~230VAC ±10% 50/60Hz (옵션: 단상 100~115VAC ±10%) |
|
| 나사 공급기 | 단상 100~240VAC ±10% 50/60Hz | |
| 나사체결 유닛 중량 ※6 | 약 4.3kg (본체: 약 3.8kg / 부속: 약 0.5kg) |
|
| 나사 공급장치 | FF311DR | FF503H | |
(※1) : IAI 주식회사의 제품입니다. 일부 사양은 일반 판매 품목과 다를 수 있습니다.
(※2) : 드라이버 형식은 목표 토크에 따라 달라집니다.
(※3) : 본 장치는 나사 사양에 따라 설계되며, 한 종류의 나사만 지원할 수 있습니다.
(※4) : 적용 가능한 나사 범위는 나사 머리 형태나 나사 호칭 크기에 따라 달라집니다. 자세한 내용은 문의해 주시기 바랍니다.
(※5) : 약 2mm 이상의 나사 뜸(부상)을 검출할 수 있습니다. 더 정밀한 센서는 옵션으로 제공됩니다.
(※6) : 배관 및 배선을 포함하지 않습니다. 이 중량은 KX050T2 드라이버와 나사 가이드 스트로크 100mm 기준입니다.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
