Product Info
- NITTO SEIKO
- 단축 자동 나사 체결기
- FM513VZR

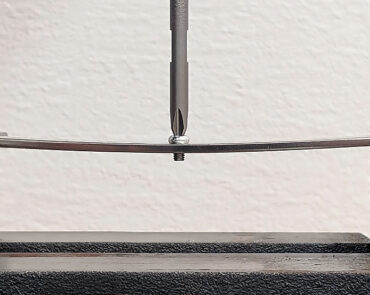

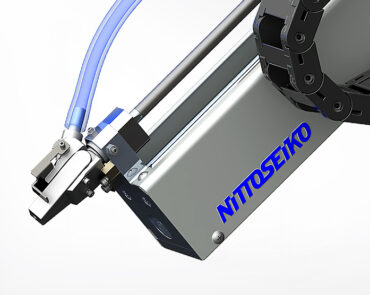

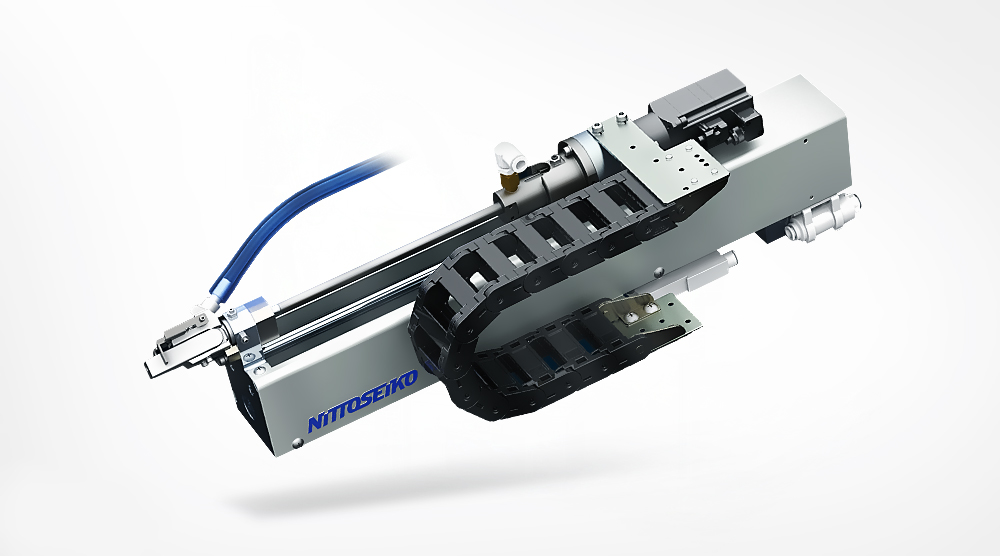

FM513VZR는 니또세이코(NITTO SEIKO)의 대표적인 단축형 자동 나사 체결 유닛으로, 소형 나사 체결에 최적화된 고정밀 장치입니다.본 제품은 AC 서보모터 기반 구동 방식을 채택하여 안정성과 정밀성을 동시에 실현하며, 나사 유지 방식은 진공 흡착 방식을 사용해 다양한 작업 환경에서 효율적인 체결을 지원합니다.
FM513VZR 장비의 적용 가능한 나사 직경은 2 ~ 5mm, 길이는 최대 18mm로 소형 전자기기나 정밀 부품 조립에 이상적입니다. 체결 토크 범위는 0.3 ~ 3.8 N·m로 넓게 설정되어 있어 다양한 체결 조건에 대응할 수 있으며, 기본 스트로크는 50, 100, 150mm, 옵션으로 200mm 및 250mm까지 확장이 가능합니다. 이를 통해 생산 라인의 유연성을 극대화할 수 있습니다.
FM513VZR는 불량 검출 기능이 강력하게 탑재된 점이 특징입니다.
나사의 공전(헛돌림), 나사 부족 상태, 높이 불량을 검출할 수 있으며, 특히 높이 불량은 엔코더 펄스 방식 또는 광센서 방식으로 감지되어 미세한 체결 이상도 놓치지 않습니다. 사용 공기압은 0.4 ~ 0.5 MPa이며, 본체 중량은 약 7kg로 컴팩트하면서도 견고한 구조를 갖추고 있습니다.

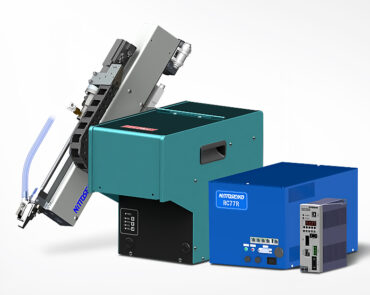

FM513VZR의 나사 공급 장치는 FF503H, FF311DR과 호환되어 안정적인 나사 공급이 가능하며, 전원은 단상 AC 200~230V를 기본으로, 옵션으로 100~115V에도 대응합니다. 또한 RC75-T1 및 SD75T1 컨트롤러와 연동하여 고도의 제어 및 다양한 자동화 시스템과의 통합이 가능합니다.
FM513VZR은 스러스트 제어 시스템(Thrust Control System) 을 탑재하여 체결 시 압력과 위치를 정밀하게 제어함으로써 균일한 체결 품질을 보장합니다. 이를 통해 전자 부품, 정밀 기계, 소형 모듈 조립 등 고도의 신뢰성과 품질을 요구하는 산업 현장에서 최적의 성능을 발휘합니다.
소형화된 FM513VZR의 본체 설계로 협소한 작업 공간에도 쉽게 설치할 수 있으며, 유지보수 또한 용이하도록 구성되어 있어 장기적인 생산 효율성을 극대화합니다. FM513VZR는 정밀성과 신뢰성, 생산성을 모두 겸비한 고성능 나사 체결 유닛으로, 현대 산업 조립 라인에서 없어서는 안 될 핵심 장비입니다.
제품 세부 사양
| 구분 | FM513VZR |
|---|---|
| 나사 유지 방식 | 진공식 가이드 |
| 슬라이드 구동 방식 | 서보 모터 |
| 최대 속도 | 830 mm/s |
| 추력 제어 범위 | 13 ~ 150 N |
| 체결 토크 ※1 | 0.15 ~ 3.8 N·m |
| 드라이버 | KX 드라이버 / NX 드라이버 |
| 체결 스트로크 | 50, 100, 150 [옵션: 200, 250, 300, 350, 400] mm |
| 적용 나사 ※2 ,※3 | 종류 : 기계 나사, 탭핑 나사 등 |
| 호칭경 : 2 ~ 5 mm | |
| 머리 지름 : Φ10.5 mm | |
| 길이 : 18 mm | |
| 불량 검출 기능 |
토크 불량 (나사 공전) 나사 부족 (나사 공급장치) 나사 높이 불량 (Z축 엔코더 펄스) ※4 |
| 사용 공기압 | 0.4 ~ 0.5 MPa |
| 전원 / 전압 | 단상 200–230 VAC 50/60 Hz |
| 제품 질량 ※5 | 약 6.5 kg (본체: 약 5.9 kg, 에어 장치/릴레이 박스: 약 0.6 kg) |
| 나사 공급 장치 | FF311DR / FF503H |
(※1) : 드라이버 종류는 목표 토크에 따라 달라집니다.
(※2) : 제품은 지정된 나사 사양에 따라 제작되므로, 한 종류의 나사에만 사용할 수 있습니다.
(※3) : 적용 가능한 나사의 범위는 나사 머리나 크기 종류에 따라 달라집니다. 반드시 사전에 문의해 주시기 바랍니다.
(※4) : 2mm 이상 나사 높이 불량을 검출할 수 있습니다. 또한 고정밀도의 다른 센서를 옵션으로 장착할 수도 있습니다.
(※5) : 표기된 중량은 스트로크 100mm 기준이며, 공급기 및 컨트롤러 무게는 포함되지 않습니다.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
