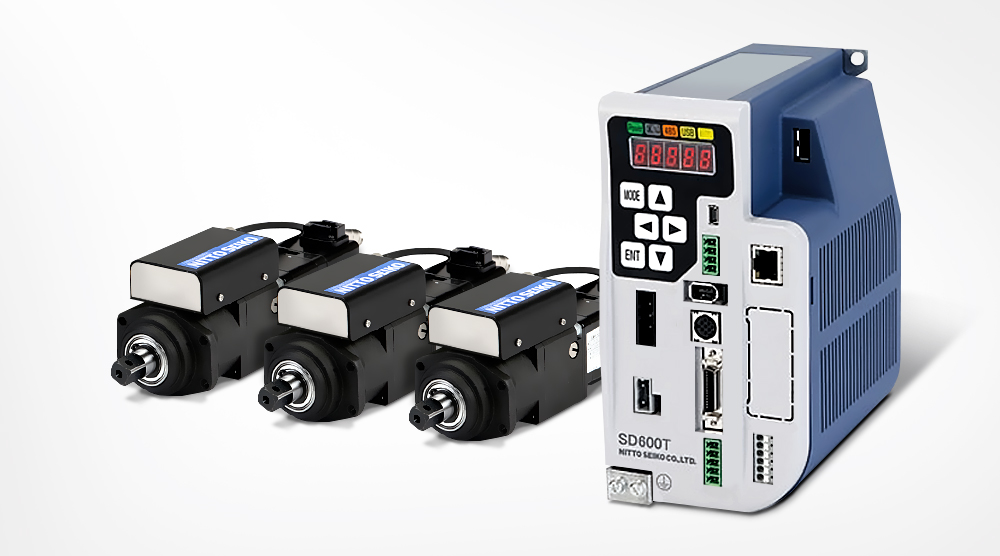

NX 드라이버(SD600T 시리즈)는 니또세이코(NITTO SEIKO)가 개발한 고정밀 토크 제어형 너트런너 시스템으로, AC 서보 모터와 고정밀 토크 센서를 탑재해 다양한 산업 현장에서 균일하고 안정적인 나사 체결을 제공합니다.
본 제품은 툴 유닛(NX T3 계열)과 컨트롤러(SD600T)로 구성되며, 최대 32채널 설정과 체결 조건(토크·속도·각도)의 자유로운 전환이 가능해 다품종 소량 생산부터 대량 생산 라인까지 유연하게 대응할 수 있습니다.
특히, SD600T 초기 체결은 빠른 속도로, 최종 체결은 저속·고토크 방식으로 진행되어 높은 정밀성과 품질을 확보하며, 토크법·각도법을 모두 지원해 다양한 체결 요구에 대응합니다.
SD600T-H는 전용 컨트롤러(SD600T10·2020 시리즈)와 결합하여 동작하며, 최대 32채널을 지원해 복잡한 작업 라인에서도 유연하게 대응합니다.
USB, Ethernet, CAN, RS-485 등 다양한 외부 입출력 인터페이스를 제공하여 생산 설비와의 호환성을 높였고, 시스템 이상 발생 시 에러 코드 출력 및 신호 경보 기능으로 안정적인 품질 관리가 가능합니다.
또한, 자가 점검 기능이 내장되어 예기치 못한 오류 발생 시 빠른 대응이 가능하며, 단상 AC200~230V ±10% 50/60Hz 전원으로 구동되어 설치와 운용이 용이합니다.
SD600T는 약 3.2kg의 컴팩트한 본체와 1.5kg의 컨트롤러 무게는 사용 편의성을 강화하였고, 1.4kVA의 최대 전원 용량으로 에너지 효율적인 운용이 가능합니다.
고도의 정밀성과 안정성을 요구하는 자동차, 전자부품, 산업기계 분야 등 다양한 환경에서 SD600T-H는 탁월한 생산성, 품질, 신뢰성을 제공합니다.
제품사양
| 구분 | SD600T | ||
|---|---|---|---|
| 툴 형식 ※1, ※4 | NX020T3-07 ■ *-20 | NX050T3-07 ■ *-20 | NX100T3-07 ■ *-20 |
| 설정 토크 범위 (N·m) ※2 | 0.5~2.0 | 1.0~5.0 | 2.5~9.0 |
| 최고 회전 속도 (min⁻¹) ※3 | 1,100 | ||
| 출력 토크 정밀도 | 3σ/x‾ =3% 이하 | 3σ/x‾ =2% 이하 | |
| 토크 센서 | 유성 기어식 반력 토크센서(스트레인 게이지) | ||
| 툴 | 유닛 무게 (kg) | 1.1 | 1.2 | 1.3 |
| 적용 컨트롤러 형식 ※4 | SD600T03-2020-* | SD600T05-2020-* | |
| 체결 방식 | 토크법 | 각도법 | ||
| 채널 수 (數) | 최대 32개(0~31ch) | ||
| 자가 진단 기능 | 시스템 이상 시 에러 번호 표시와 외부 신호 출력 | ||
| 외부 입출력 I/F | USB | Ethernet | CAN | RS-485 | ||
| 입력 전원 전압 ※5 | 단상 AC200~230V ±10% 50/60Hz | ||
| 최대 전원 용량 (VA) | 450 | 600 | 750 |
| 콘트롤러 무게 (kg) | 1.4 | ||
※ 좌우로 스와이프하면 더 많은 내용을 볼 수 있습니다.
(※ 1) : 형식의 ■ 부 출력 축단 형상을 나타냅니다. M : M8 암나사 S : 사각형 축 (□ 9.5)
(※ 2) : 체결 사이클이 짧거나 태핑 나사처럼 나사시 항상 일정 이상의 토크를 필요로하는 경우에는 실기에 의한 확인이 필요하므로 문의하십시오.
(※ 3) 드라이버의 회전 속도는 체결 조건에 따라 제약이 있습니다.
(※ 4) : 형식의 * 부는 당사 관리 번호를 나타냅니다.
(※ 5) : 공급 전원에는 노이즈 필터 (참고 상당 품)의 설치를 권장합니다. (참고) 메이커 · TDK 람다 주식회사 형식 : RSHN-2010
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
SD550T vs SD600T 성능비교
| 툴 | 유닛 구분 | SD550T (NX250T2) | SD600T (NX200T3) |
|---|---|---|
| 출력 토크 정도 | 3σ/x‾ = 3% 이하 | 3σ/x‾ = 2% 이하 |
| 최고 회전수 (min−1) | 840 | 1,000 |
| 채널 수 | 최대 16ch | 최대 32ch |
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
