Product Info
- NITTO SEIKO
- 너트런너 - NX드라이버
- SD550T-H
- SD550 | 550T | 600T | 600T-H

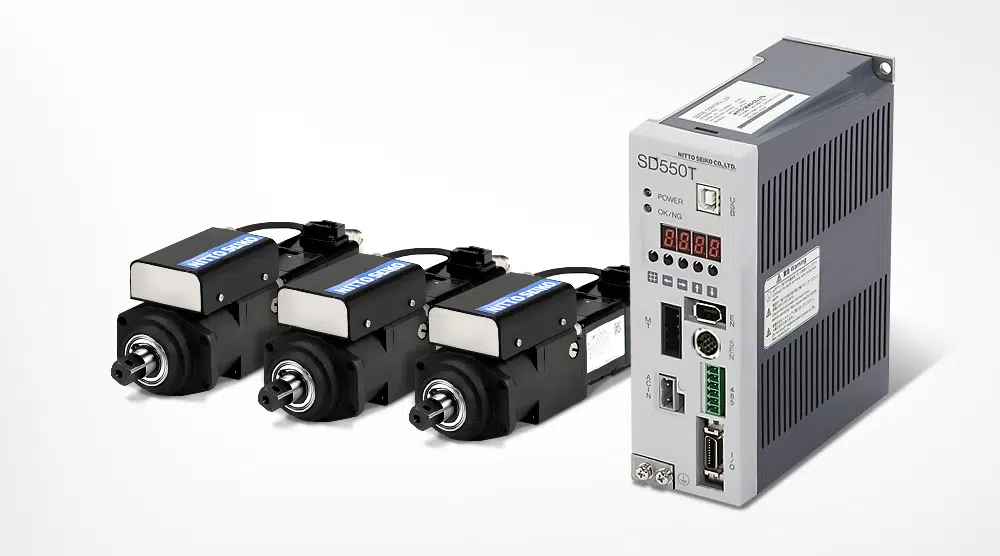

니또세이코(NITTO SEIKO)의 SD550T-H는 고성능 너트런너 NX 드라이버로, 정밀한 토크 제어와 높은 신뢰성을 요구하는 생산 현장에 최적화된 장비입니다.
최대 80N·m까지 대응 가능한 폭넓은 토크 범위와 안정적인 회전 속도를 갖추고 있어, 자동차·항공·정밀 기계 산업 등 다양한 체결 공정에 활용할 수 있습니다.
유성 기어식 반력 토크 센서를 탑재하여 미세한 변동도 정확히 감지하며, 출력 토크의 정밀도는 ±3% 이하로 유지되어 품질 안정성이 탁월합니다.
최대 32채널을 지원하는 다채널 제어 기능을 통해 복잡한 작업에도 유연하게 대응하며, 자가 진단 시스템이 내장되어 있어 이상 발생 시 에러 번호와 외부 신호를 즉시 출력합니다.
단상 AC200~230V 전원으로 운용이 가능하여 설치가 간편하고, 체결 조건을 토크법과 각도법으로 선택할 수 있어 다양한 생산 환경에 적합합니다.
이러한 특성은 안정적이고 반복 정밀도가 중요한 대량 생산 라인에서 최고의 성능을 발휘하며, 스마트 제조 현장에서 신뢰할 수 있는 솔루션으로 자리잡고 있습니다.
제품사양
| SD550T-H | ||||
| 툴 형식 | NX180T2-05S *-20 | NX250T2-07S *-20 | NX500T2-0ES *-20 | NX800T2-1BS *-20 |
| 설정 토크 범위 (N·m) ※1 | 5 ~ 18 | 8 ~ 24 | 15 ~ 45 | 30 ~ 80 |
| 최고 회전수 (min⁻¹) ※2 | 1,100 | 840 | 420 | 220 |
| 출력 토크 정밀도 | 3σ/x‾ =3% 이하 | |||
| 토크 센서 | 유성 기어식 반력 토크 센서(스트레인 게이지) | |||
| 툴/유닛 질량 (kg) | 2.0 | 2.4 | 2.6 | — |
| 적용 콘트롤러 형식 ※3 | SD550T10-2020--■ | |||
| 체결 방식 | 토크법 / 각도법 | |||
| 채널수 | 최대 32ch | |||
| 자가 진단 기능 | 시스템 이상 시 오류 번호 표시 및 외부 신호 출력 | |||
| 입력 전원 전압 | 단상 AC200 ~ 230V ±10% 50/60Hz | |||
| 최대 전원 용량 (VA) | 1.3 | |||
| 콘트롤러 질량 (kg) | 0.95 | |||
※ 좌우로 스와이프하면 더 많은 내용을 볼 수 있습니다.
(※ 1) : 마감 사이클이 짧은 경우나, 탭링 나사와 같이 항상 일정 이상의 토크를 필요로 하는 경우는 실기에 의한 확인이 필요하므로 당사로 문의해 주세요.
(※ 2) : 드라이버의 회전 속도는, 체결 조건에 따라 제약이 있습니다.
(※ 3) : 형식의 “■” 부는 파형처리 기능(옵션) 유무를 나타냅니다(0 : 표준 / 2 : 파형처리 기능부)
※ 표준동작 이외의 용도로 사용될 때에는 제약이 있으므로 (주)셀에프에이이로 문의해 주십시오.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
