- SD550
- SD550T | 550T-H | 600T | 600T-H

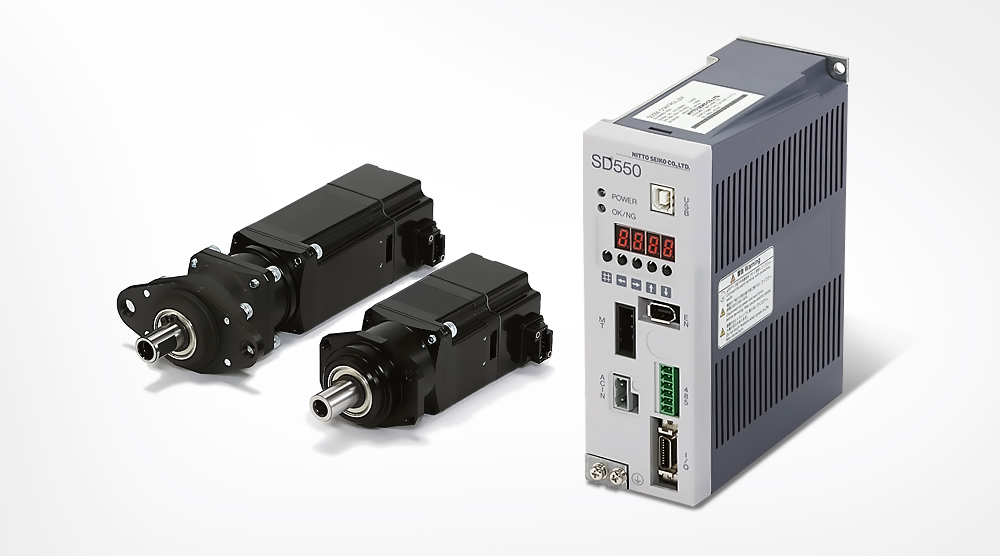

SD550 시리즈는 니또세이코의 오랜 기술력과 정밀한 공정 제어 노하우를 바탕으로 설계된 첨단 너트러너 시스템입니다.
셀에프에이는 국내 공식 파트너로서 제품 공급부터 기술 지원, 설치, 유지보수까지 완전한 솔루션을 제공합니다.
스마트팩토리 환경에서 높은 신뢰성과 생산 효율을 실현하며, 전자·자동차·항공·정밀기기 등 다양한 산업 현장에 적용 가능합니다. 니또세이코 SD550은 토크 제어의 정밀함과 지속적 안정성을 결합해 미래형 자동화 생산 라인을 완성합니다.
0.08N·m에서 최대 45N·m까지 대응하는 넓은 토크 범위를 지원하여, 초소형 전자기기부터 자동차·항공 기계 산업의 고토크 체결까지 다양한 환경에서 활용이 가능합니다.
고속 회전 성능과 ±5% 이하의 토크 정밀도를 통해 체결 품질을 균일하게 유지하며, 장시간 연속 작업에서도 변동 없는 안정성을 보장합니다.
또한 최대 16채널을 지원해 제품별 조건에 따라 라인을 유연하게 구성할 수 있고, 토크법과 각도법의 두 가지 체결 방식을 지원하여 복잡한 조립 조건에도 대응합니다.
시스템 내 자가 진단 기능을 통해 이상 발생 시 에러 번호와 외부 신호로 즉시 알림을 제공하여 작업 안전성과 신뢰성을 강화하며,
단상 AC200~230V의 표준 전원 환경에서도 안정적으로 운용할 수 있습니다.
컴팩트한 구조와 최적화된 설계로 설치 공간 부담을 최소화하면서도, 효율적 에너지 사용과 높은 내구성을 갖추어스마트 팩토리 환경의 요구를 충족하는 이상적인 솔루션입니다.
제품사양
| 구분 | SD550 | |||
| 툴 형식 ※1 | KX050T2-01 ■ *-20 | KX100T2-01 ■ *-20 | KX150T2-01 ■ *-20 | KX100T2-03 ■ *-20 |
| 설정 토크 범위 (N·m) ※2 | 0.08~0.45 | 0.16~0.91 | 0.24~1.22 | 0.5~2.6 |
| 권장 토크 범위 (N·m) ※3 | 0.15~0.30 | 0.3~0.6 | 0.6~1.0 | 1.0~2.0 |
| 최고 회전수 (min⁻¹) ※4 | 3,000 | 1,360 | ||
| 모터 용량 (W) | 50 | 100 | 150 | 100 |
| 툴/유닛 질량 (kg) | 0.45 | 0.55 | 0.65 | 0.66 |
| 적용 컨트롤러 형식 ※5 | SD550N05-2020-■ | |||
| 체결 방식 | 토크법 | 각도법 | |||
| 채널 수 | 최대 16ch (0~15ch) | |||
| 자가 진단 기능 | 시스템 이상 시 에러 번호 표시와 외부 신호 출력 | |||
| 입력 전원/전압 ※6 | 단상 AC200~230V ±10% 50/60Hz | |||
| 최대 전원 용량 (VA) | 0.35 | 0.5 | 0.65 | 0.5 |
| 콘트롤러 무게 (kg) | 0.75 | |||
※ 좌우로 스와이프하면 더 많은 내용을 볼 수 있습니다.
| 구분 | SD550 | |||
| 툴 형식 ※1 | KX150T2-03 ■ *-20 | KX150T2-07 ■ *-20 | KX400T2-07S *-20 | KX400T2-14S **-20 |
| 설정 토크 범위 (N·m) ※2 | 0.8~3.8 | 1.6~8.2 | 5.0~24 | 9.0~45 |
| 권장 토크 범위 (N·m) ※3 | 2.0~3.2 | 3.2~7.0 | 7.0~20 | 20~40 |
| 최고 회전수 (min⁻¹) ※4 | 635 | 840 | 420 | |
| 모터 용량 (W) | 150 | 400 | ||
| 툴/유닛 질량 (kg) | 0.76 | 0.87 | 2.1 | 2.9 |
| 적용 컨트롤러 형식 ※5 | SD550N05-2020-■ | SD550N10-2020-■ | ||
| 체결 방식 | 토크법 | 각도법 | |||
| 채널 수 | 최대 16ch (0~15ch) | |||
| 자가 진단 기능 | 시스템 이상 시 에러 번호 표시와 외부 신호 출력 | |||
| 입력 전원/전압 ※6 | AC200~230V ±10% 50/60Hz | |||
| 최대 전원 용량 (VA) | 0.65 | 1.2 | ||
| 콘트롤러 무게 (kg) | 0.75 | 0.95 | ||
※ 좌우로 스와이프하면 더 많은 내용을 볼 수 있습니다.
(※ 1) : 툴 | 유닛 형식의 “■” 부분은 출력 축단 형상을 나타냅니다. | M : M8메나사 H:6각공(6.35H) S:4각축(□9.5)단, KX400T2는(□12.7) KX050T2-01, KX100T2-01에는 S(사각축)의 설정은 없습니다. | KX400T2에는 M(M8메나사) H(육각공)의 설정은 없습니다. 형식의 *부분은 당사 관리 번호를 나타냅니다.
(※ 2) : 마감 사이클이 짧은 경우나, 태핑 나사와 같이 항상 일정 이상의 토크를 필요로 하는 경우는 실기에 의한 확인이 필요하므로 당사로 문의해 주십시오.
(※ 3) : 권장 토크란?, 여유를 가져 안정된 조성이 가능한 토크 범위입니다.권장 토크값에 벗어나 있는 경우에도, 설정 토크 범위 이내면 나사 체결이 가능합니다.
(※ 4) : 드라이버 회전 속도는, 마감 조건에 의해 제약이 있습니다.
(※ 5) :적용 컨트롤러 형식의 “■” 부분은 파형처리 기능(옵션)의 유무를 나타냅니다. | 0 : 표준. | 2 : 파형 처리 기능부분
(※ 6) : “SD550N05-2020-■”만 AC 전원 유닛(옵션)으로 AC100V에 대응이 가능합니다.
※ 표준동작 이외의 용도로 사용될 때에는 제약이 있으므로 (주)셀에프에이로 문의해 주십시오.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
