발란스 암 나사 체결기 AD110TE

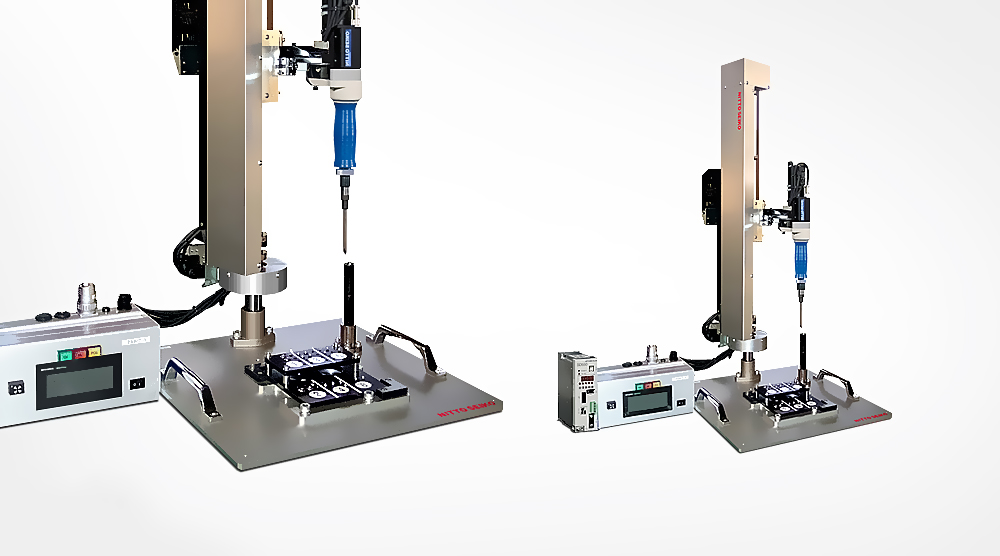

니또세이코(NITTO SEIKO) AD110TE 너트런너 정밀 체결 장비 이미지

Product Info

제조사 NITTO SEIKO
라인업 발란스 암 자동 나사 체결기
모델명 AD110TE
파생형 AD100TE | 500VE | 100VE

핸디 자동 나사 체결기: AD110TE

AD110TE는 니또세이코가 개발한 고정밀 전동 드라이버로, 최대 10N·m의 토크 범위에서 안정적이고 균일한 나사 체결을 제공합니다.
엔코더 감지 기능과 AC 서보 드라이버 제어 방식을 기반으로 토크, 회전 속도, 체결 깊이, 회전 각도 등을 정밀하게 관리하여 고품질 체결 환경을 실현합니다.
다중 포인트 및 시퀀스 설정이 가능해 반복 작업에서도 높은 생산성과 정확성을 확보하며, 포인트별 작업 정보 기록을 통해 품질 관리와 추적성을 강화합니다.

AD110TE는 니또세이코의 밸런스 암 드라이버 시리즈로, 위치 제어 기술을 활용해 체결 위치에 따라 조건을 자동 전환할 수 있어 다양한 작업 조건에 유연하게 대응합니다.
KX 또는 NX 드라이버와 조합해 고정밀 체결 성능을 유지하며, 최대 64개 모델과 800포인트까지 설정이 가능하여 복잡한 조립 라인에도 적합합니다.
단상 AC100~230V 전원으로 운용 가능하며, 외부 입출력 포인트와 조건 전환 기능을 지원해 생산 시스템과의 통합성이 뛰어납니다.
대량 생산 라인에서도 안정적이고 신뢰성 있는 성능을 발휘하는, 니또세이코의 대표적인 산업용 체결 솔루션입니다.

토크 검출 방식 - 전류값 검출로 정밀한 제어를 지원합니다.

동작 전원 - 단상 AC100~230V로 다양한 환경에서 사용 가능합니다.

입력/출력 포인트 - 사용자 입력 5점, 출력 4점까지 대응 가능합니다.

모델 확장성 - 최대 64개 모델까지 저장 및 운용 가능합니다.

적용 범위 - 전자, 기계, 자동차 분야 체결 공정에 적합합니다.

인체공학 설계 - 작업자의 피로를 줄이고 효율을 극대화합니다.

제품 세부 사양

A. 드라이버 선택표

구분	세부모델	토크 범위 설정	AD100TE 최대 10N·m	AD110TE 최대 10N·m	AD100VE 최대 18N·m	AD500VE 최대 45N·m
KX 드라이버	050T2-01	0.08~0.45	○	○	○	-
	100T2-01	0.16~0.91	○	○	○	-
	150T2-01	0.24~1.22	○	○	○	-
	100T2-03	0.5~2.6	○	○	○	-
	150T2-03	0.8~3.8	○	○	○	-
	150T2-07	1.6~8.2	○	○	○	-
	400T2-07	5.0~(24)	○ (※1)	○ (※1)	○ (※1)	○
	400T2-14	9.0~45	-	-	-	○
NX 드라이버	020T2-07	0.5~2.0	○	○	-	-
	050T2-07	1.0~5.0	○	○	-	-
	100T2-07	2.5~9.0	○	○	-	-
	180T2-05	5~(18)	○ (※1)	○ (※1)	-	-
	250T2-07	8~24	-	-	○	-
	500T2-0E	15~45	-	-	-	○

← 좌우로 스와이프하여 더 보기 →

(※ 1) : 암 드라이버 최대 토크 이내에서 사용하십시오.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

B. 전기 사양(콘트롤러)

아이템	스펙
전원공급 장치	Single phase AC100 to 230V 50/60Hz
사용자 입력	5개
사용자 출력	4개
총 포인트 개수	800개
모델 개수	최대 64개 모델
포인트별 작업정보	각 포인트별 3개의 작업 정보(1개 작동 채널 \| 2개 예비 채널)

← 좌우로 스와이프하여 더 보기 →

(※ 2) : 드라이버 유형에 따라 다름. | (※ 3) : 64개 모델을 사용하는 경우 드리이버 포인트는 최대 12개임.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

C. KX드라이버

툴 / 유닛 형식	050T2-01	100T2-01	150T2-01	100T2-03	150T2-03	150T2-07	400T2-07
설정 토크 범위(N·m)	0.08~0.45	0.16~0.91	0.24~1.22	0.5~2.6	0.8~3.8	1.6~8.2	5.0~(24)
최대회전 속도(min⁻¹)	3,000			1,360		635	840
출력 토크 정밀도(%)	–
토크 검출 방식	전류값 검출
적용 컨트롤러	SD550N05						SD550N10
채널수	최대 16조
전원 / 전압	AC200 ~ 230V ±10% 50/60Hz
최대 전원 용량(kVA)	0.35	0.5	0.65	0.5	0.65		1.2

← 좌우로 스와이프하여 더 보기 →

※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

D. NX드라이버(SD550T)

툴 \| 유닛 형식	008T2-03	020T2-07	050T2-07	100T2-07	180T2-05
설정 토크 범위(N·m)	0.2~0.8	0.5~2.0	1.0~5.0	2.5~9.0	5.0~2.0
최대회전 속도(min⁻¹)	1,200	840			1,100
출력 토크 정밀도(%)	3σ/X=5% 이하		3σ/X=3% 이하
토크 검출 방식	토크센서
적용 컨트롤러	SD550T03			SD550T05	SD550T10
채널수	최대 16조
전원 / 전압	AC200 ~ 230V ±10% 50/60Hz
최대 전원 용량(kVA)	0.6	0.45	0.65	0.75	1.35

← 좌우로 스와이프하여 더 보기 →

※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

E. NX드라이버(SD600T)

구분	020T3-07	050T3-07	100T3-07	200T3-06
설정 토크 범위(N·m)	0.5~2.0	1.0~5.0	2.5~9.0	5.0~(20)
최대회전 속도(min⁻¹)	1,100			1,000
출력 토크 정밀도(%)	3σ/X ≦ 3% 이하	3σ/X ≦ 2% 이하
토크 검출 방식	토크센서
적용 컨트롤러	SD550T03		SD550T05
채널수	최대 32조
전원 / 전압	AC200~230V ±10% 50/60Hz
최대 전원 용량(kVA)	0.45	0.6	0.75	1.4
