발란스 암 나사 체결기 AD100VE

Product Info

제조사 NITTO SEIKO
라인업 발란스 암 자동 나사 체결기
모델명 AD100VE
파생형 AD500VE | 100TE | 110TE

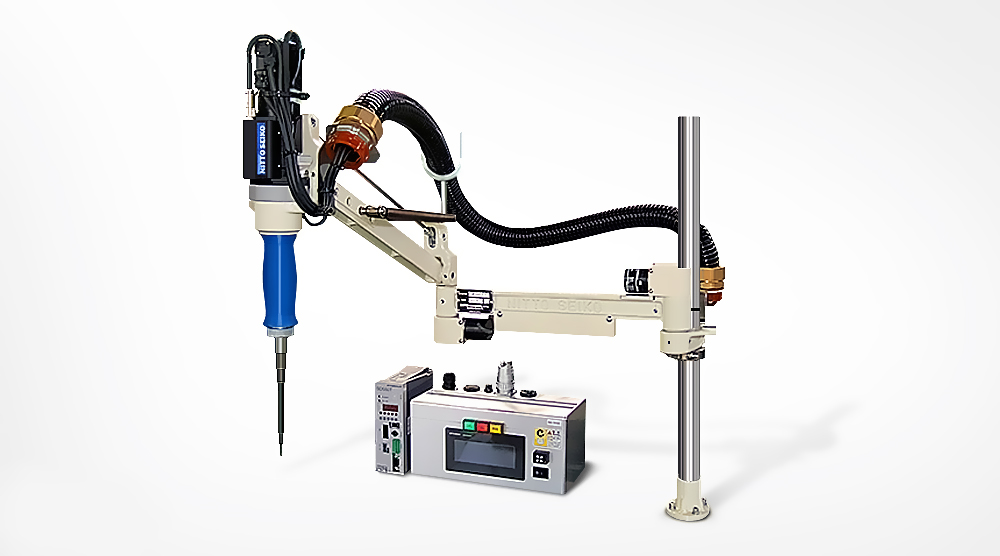

발란스 암 자동 나사 체결기: AD100VE

AD100VE는 니또세이코의 V타입 암 밸런스 드라이버 시리즈로, 나사 체결 시 발생하는 반작용력을 거의 느낄 수 없도록 설계된 고정밀 체결 장치입니다.
최대 10N·m의 체결 토크 범위를 지원하며, KX 또는 NX 드라이버와 조합하여 다양한 크기와 강도의 나사 체결 작업에 적합합니다. V타입 구조 특유의 토크 흡수 메커니즘으로 체결 시 충격과 반동이 최소화되어 작업자의 피로를 크게 줄이고, 장시간 반복 작업에도 안정적인 품질을 보장합니다.
또한, 위치 제어 기능을 통해 체결 포인트에 따라 자동으로 토크, 회전 속도, 각도 조건을 전환할 수 있어 다품종·변동 생산 라인에서 높은 유연성을 발휘합니다

최대 16개의 조건 설정과 포인트별 기록 관리가 가능해 품질 추적성과 생산 효율성을 동시에 확보할 수 있으며, 외부 입출력과 멀티 채널 제어 기능을 통해 자동화 라인과의 통합도 용이합니다.
단상 AC100~230V 전원을 지원하고, 다양한 스트로크(Up & Down, Back & Forth, Swing Arm) 범위를 제공하여 협소한 공간에서도 폭넓게 적용할 수 있습니다.
AD100VE는 반작용 없는 체결 환경, 정밀한 제어 기능, 뛰어난 작업 효율성을 결합한 니또세이코의 대표적인 V타입 암 밸런스 드라이버입니다.

고정밀 작업 - 엔코더 감지와 서보 제어로 안정적인 체결을 보장합니다.

전원 호환성 - 단상 AC100~230V로 다양한 환경에서 운용 가능합니다.

반복 작업 최적화 - 동일 조건에서도 균일한 품질을 유지합니다.

자동화 라인 적합 - 외부 입출력 및 다중 채널 제어로 통합 용이합니다.

최대 10N·m 토크로 다양한 크기 나사 체결에 적합합니다.

품질 신뢰성 - 데이터 관리와 이력 추적성으로 생산 안정성을 높입니다.

제품 세부 사양

A. 드라이버 선택표

구분	세부모델	토크 범위 설정	AD100TE 최대 10N·m	AD110TE 최대 10N·m	AD100VE 최대 18N·m	AD500VE 최대 45N·m
KX 드라이버	050T2-01	0.08~0.45	○	○	○	-
	100T2-01	0.16~0.91	○	○	○	-
	150T2-01	0.24~1.22	○	○	○	-
	100T2-03	0.5~2.6	○	○	○	-
	150T2-03	0.8~3.8	○	○	○	-
	150T2-07	1.6~8.2	○	○	○	-
	400T2-07	5.0~(24)	○ (※1)	○ (※1)	○ (※1)	○
	400T2-14	9.0~45	-	-	-	○
NX 드라이버	020T2-07	0.5~2.0	○	○	○	-
	050T2-07	1.0~5.0	○	○	○	-
	100T2-07	2.5~9.0	○	○	○	-
	180T2-05	5~(18)	○ (※1)	○ (※1)	-	-
	250T2-07	8~24	-	-	-	○
	500T2-0E	15~45	-	-	-	○

← 좌우로 스와이프하여 더 보기 →

(※ 1) : 암 드라이버 최대 토크 이내에서 사용하십시오.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

B. 전기 사양(콘트롤러)

아이템	스펙
전원공급 장치	Single phase AC100 to 230V 50/60Hz
사용자 입력	5개
사용자 출력	4개
총 포인트 개수	800개
모델 개수	최대 64개 모델
포인트별 작업정보	각 포인트별 3개의 작업 정보(1개 작동 채널 \| 2개 예비 채널)

← 좌우로 스와이프하여 더 보기 →

(※ 2) : 드라이버 유형에 따라 다름. | (※ 3) : 64개 모델을 사용하는 경우 드리이버 포인트는 최대 12개임.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

C. KX드라이버

툴 / 유닛 형식	050T2-01	100T2-01	150T2-01	100T2-03	150T2-03	150T2-07	400T2-07
설정 토크 범위(N·m)	0.08~0.45	0.16~0.91	0.24~1.22	0.5~2.6	0.8~3.8	1.6~8.2	5.0~(24)
최대회전 속도(min⁻¹)	3,000			1,360		635	840
출력 토크 정밀도(%)	–
토크 검출 방식	전류값 검출
적용 컨트롤러	SD550N05						SD550N10
채널수	최대 16조
전원 / 전압	AC200 ~ 230V ±10% 50/60Hz
최대 전원 용량(kVA)	0.35	0.5	0.65	0.5	0.65		1.2

← 좌우로 스와이프하여 더 보기 →

※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

D. NX드라이버(SD550T)

툴 \| 유닛 형식	008T2-03	020T2-07	050T2-07	100T2-07	180T2-05
설정 토크 범위(N·m)	0.2~0.8	0.5~2.0	1.0~5.0	2.5~9.0	5.0~2.0
최대회전 속도(min⁻¹)	1,200	840			1,100
출력 토크 정밀도(%)	3σ/X=5% 이하		3σ/X=3% 이하
토크 검출 방식	토크센서
적용 컨트롤러	SD550T03			SD550T05	SD550T10
채널수	최대 16조
전원 / 전압	AC200 ~ 230V ±10% 50/60Hz
최대 전원 용량(kVA)	0.6	0.45	0.65	0.75	1.35

← 좌우로 스와이프하여 더 보기 →

※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

E. NX드라이버(SD600T)

구분	020T3-07	050T3-07	100T3-07	200T3-06
설정 토크 범위(N·m)	0.5~2.0	1.0~5.0	2.5~9.0	5.0~(20)
최대회전 속도(min⁻¹)	1,100			1,000
출력 토크 정밀도(%)	3σ/X ≦ 3% 이하	3σ/X ≦ 2% 이하
토크 검출 방식	토크센서
적용 컨트롤러	SD550T03		SD550T05
채널수	최대 32조
전원 / 전압	AC200~230V ±10% 50/60Hz
최대 전원 용량(kVA)	0.45	0.6	0.75	1.4
