발란스 암 나사 체결기 AD100TE | AD100T | CELLFA

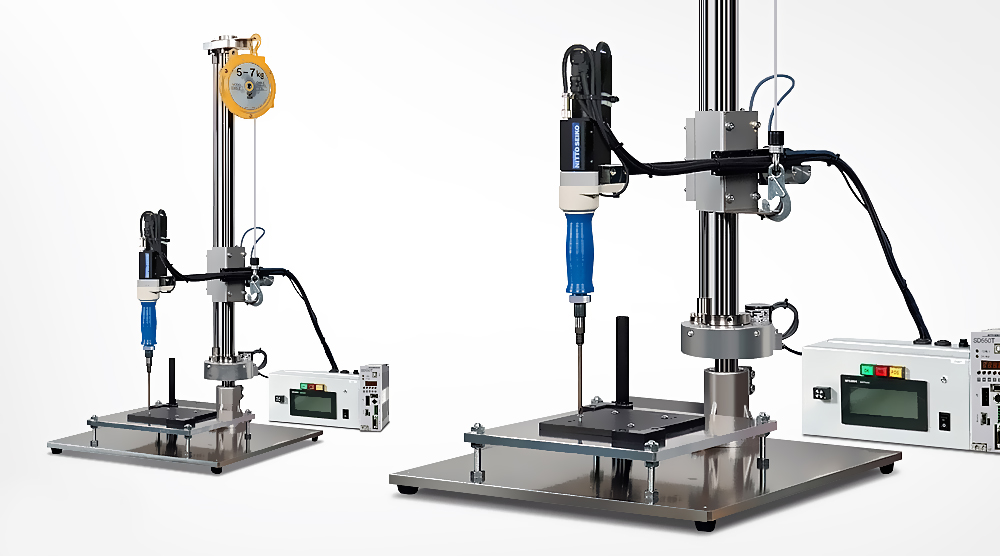

니또세이코(NITTO SEIKO) AD100TE와 AD100T 너트런너 제품 이미지

Product Info

제조사 NITTO SEIKO
라인업 발란스 암 자동 나사 체결기
모델명 AD100TE | AD100T
파생형 AD110TE | 500VE |<br>100VE | 100V | 500V

발란스 암 자동 나사 체결기: AD100TE/AD100T

AD100TE | AD100T는 니또세이코(NITTO SEIKO)가 개발한 고정밀 전동 체결 드라이버 시리즈로, 안정적인 토크 제어와 다양한 체결 조건 설정을 지원하여 생산 현장의 품질 관리와 생산성을 극대화합니다.
AD100TE | AD100T는 최대 10N·m 토크 대응이 가능하며, 회전 각도·회전 속도·체결 깊이 등을 정밀하게 제어할 수 있어 전자기기, 자동차 부품, 정밀 기계 조립 등 고도의 신뢰성이 요구되는 산업군에 적합합니다.
AC100~230V 단상 전원을 사용하여 전력 공급의 제약이 적고, 최대 64개 모델과 800포인트까지 조건을 설정할 수 있어 유연한 대응이 가능합니다.

엔코더 감지 기능을 통해 토크 및 각도 제어가 정확히 이루어지며, 시퀀스 설정 기능으로 반복 작업 시 균일한 품질을 유지할 수 있습니다.
AD100TE는 토크·각도 검출 및 데이터 기록 기능이 강화되어 있어 작업 이력 관리와 추적성이 용이하며, AD100T는 기본 체결 제어에 중점을 둔 모델로 생산 효율성을 높이는 데 최적화되어 있습니다.
두 모델 모두 니또세이코의 독자적인 Arm Driver 시리즈로, 밸런스 암과 조합 시 작업자의 피로를 줄이고 체결 정확도를 높이며, 대량 생산 라인에서 높은 신뢰성을 제공합니다.

다양한 전원 호환 - AC100~230V 단상 전원으로 안정적 사용이 가능합니다.

고토크 대응 - 최대 10N·m까지 체결 가능해 범용성이 높습니다.

반복 작업 최적화 - 시퀀스 기능으로 균일한 체결 품질을 유지합니다.

밸런스 암 호환 - 작업자의 피로를 줄이고 체결 정밀도를 높입니다.

유연한 적용성 - 전자기기, 자동차, 정밀 기계 분야에 적합합니다.

생산 라인 최적화 - 대량 생산 환경에서 안정성과 신뢰성을 제공합니다.

제품 세부 사양

A. 드라이버 선택표

구분	세부모델	토크 범위 설정	AD100TE 최대 10N·m	AD110TE 최대 10N·m	AD100VE 최대 18N·m	AD500VE 최대 45N·m
KX 드라이버	050T2-01	0.08~0.45	○	○	○	-
	100T2-01	0.16~0.91	○	○	○	-
	150T2-01	0.24~1.22	○	○	○	-
	100T2-03	0.5~2.6	○	○	○	-
	150T2-03	0.8~3.8	○	○	○	-
	150T2-07	1.6~8.2	○	○	○	-
	400T2-07	5.0~(24)	○ (※1)	○ (※1)	○ (※1)	○
	400T2-14	9.0~45	-	-	-	○
NX 드라이버	020T2-07	0.5~2.0	○	○	-	-
	050T2-07	1.0~5.0	○	○	-	-
	100T2-07	2.5~9.0	○	○	-	-
	180T2-05	5~(18)	○ (※1)	○ (※1)	-	-
	250T2-07	8~24	-	-	○	-
	500T2-0E	15~45	-	-	-	○

← 좌우로 스와이프하여 더 보기 →

(※ 1) : 암 드라이버 최대 토크 이내에서 사용하십시오.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

B. 전기 사양(콘트롤러)

아이템	스펙
전원공급 장치	Single phase AC100 to 230V 50/60Hz
사용자 입력	5개
사용자 출력	4개
총 포인트 개수	800개
모델 개수	최대 64개 모델
포인트별 작업정보	각 포인트별 3개의 작업 정보(1개 작동 채널 \| 2개 예비 채널)

← 좌우로 스와이프하여 더 보기 →

(※ 2) : 드라이버 유형에 따라 다름. | (※ 3) : 64개 모델을 사용하는 경우 드리이버 포인트는 최대 12개임.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

C. KX드라이버

툴 / 유닛 형식	050T2-01	100T2-01	150T2-01	100T2-03	150T2-03	150T2-07	400T2-07
설정 토크 범위(N·m)	0.08~0.45	0.16~0.91	0.24~1.22	0.5~2.6	0.8~3.8	1.6~8.2	5.0~(24)
최대회전 속도(min⁻¹)	3,000			1,360		635	840
출력 토크 정밀도(%)	–
토크 검출 방식	전류값 검출
적용 컨트롤러	SD550N05						SD550N10
채널수	최대 16조
전원 / 전압	AC200 ~ 230V ±10% 50/60Hz
최대 전원 용량(kVA)	0.35	0.5	0.65	0.5	0.65		1.2

← 좌우로 스와이프하여 더 보기 →

※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

D. NX드라이버(SD550T)

툴 \| 유닛 형식	008T2-03	020T2-07	050T2-07	100T2-07	180T2-05
설정 토크 범위(N·m)	0.2~0.8	0.5~2.0	1.0~5.0	2.5~9.0	5.0~2.0
최대회전 속도(min⁻¹)	1,200	840			1,100
출력 토크 정밀도(%)	3σ/X=5% 이하		3σ/X=3% 이하
토크 검출 방식	토크센서
적용 컨트롤러	SD550T03			SD550T05	SD550T10
채널수	최대 16조
전원 / 전압	AC200 ~ 230V ±10% 50/60Hz
최대 전원 용량(kVA)	0.6	0.45	0.65	0.75	1.35

← 좌우로 스와이프하여 더 보기 →

※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

E. NX드라이버(SD600T)

구분	020T3-07	050T3-07	100T3-07	200T3-06
설정 토크 범위(N·m)	0.5~2.0	1.0~5.0	2.5~9.0	5.0~(20)
최대회전 속도(min⁻¹)	1,100			1,000
출력 토크 정밀도(%)	3σ/X ≦ 3% 이하	3σ/X ≦ 2% 이하
토크 검출 방식	토크센서
적용 컨트롤러	SD550T03		SD550T05
채널수	최대 32조
전원 / 전압	AC200~230V ±10% 50/60Hz
최대 전원 용량(kVA)	0.45	0.6	0.75	1.4

← 좌우로 스와이프하여 더 보기 →

※ 위 사양은 사전 예고 없이 변경될 수 있습니다.

F. AD100T / AD100V / AD500V 스펙

구 분	T - type AD100T	V - type(Standard) AD100V	V - type(Heavy duty) AD500V
스트로크 범위	UP & Down 400 mm (Max)	UP & Down 437 mm (Max)	UP & Down 384 mm (Max)
	Back & Forth 200 mm	1st Arm Length 380 mm Angle ±110°	1st Arm Length 380 mm Angle ±120°
	Angle(Swing Arm) 150°	2nd Arm Length 420 mm Angle ±150°	2nd Arm Length 420 mm Angle ±150°
허용 토크 범위	10N·m	18N·m	45N·m
드라이버	KX Driver, NX Driver
비트 타입	Cross(+), Slotted(-), HEX, Box, and others
제품 무게	약 18kg	약 5kg	약 15kg
조건 설정 프로그램 수(數)	최대 16개 (토크 및 체결조건)
자가 점검 기능	시스템 오류에 대한 메시지 및 출력 신호
전 원	단상 200~230VAC 50/60Hz [단상 100~115VAC 50/60Hz]		단상 200~230VAC 50/60Hz
