Product Info
- NITTO SEIKO
- 자동 나사 공급기
- FF503H
- FF801H

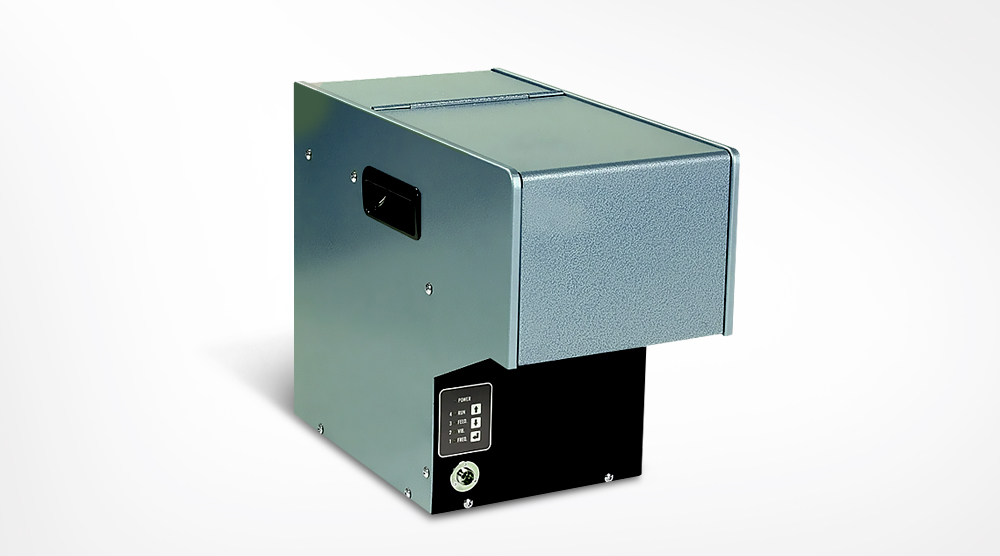

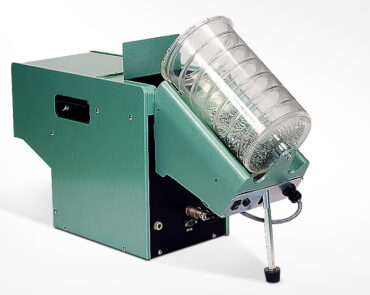

FF503H는 소형·중형 나사 체결 공정에 적합한 니또세이코(NITTO SEIKO)의 자동 나사 공급 장치입니다.
FF801H와 동일한 센터보드 기반의 진동 트랙 방식을 적용하면서도, 소형 나사에 특화된 구조로 M2~M5 규격과 최대 길이 25mm까지 대응합니다.
나사를 안정적으로 정렬하고 체결 장비에 연속적으로 공급하여 생산 공정의 효율을 크게 높이며, 특히 소형 부품 조립 라인에서 균일하고 정밀한 나사 체결을 지원합니다.

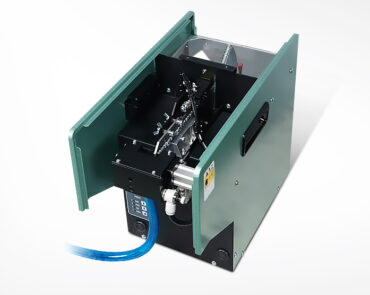

진동 트랙과 인라인 레일 구조를 통해 나사의 흐름을 안정화하고 공급 불량을 최소화하며, 외부 제어와의 인터페이스를 지원하여 자동화 라인과 유기적인 연동이 가능합니다.
또한 소형 설계로 설치 공간을 최소화할 수 있어, 제한된 작업 환경에서도 효율적인 운영을 가능하게 합니다.
FF503H는 정밀성과 안정성을 동시에 확보하여 소형 나사 체결 공정의 신뢰성을 보장합니다.
균일한 나사 공급 - 진동 레일 기반으로 안정성을 확보합니다.
다양한 공정 호환 - 소형·중형 부품 조립 라인에 적합합니다.
자동화 연동성 - 외부 제어와 인터페이스 호환성이 뛰어납니다.
공급 불량 최소화 - 진동 구조로 나사 이송 오류를 줄여줍니다.
유지보수 용이 - 단순 구조로 관리와 교체가 쉽습니다.
설치 효율성 - 제한된 공간에도 배치가 용이합니다.
제품 세부 사양
| 구분 | FF503H | FF801H |
|---|---|---|
| 나사 규격 | 2 ~ 5mm | 3 ~ 8mm |
| 나사 길이 | max. 25mm | max. 30mm (50mm)(자동 모델) |
| 나사 머리 | max. 12mm | max. 17mm |
| 나사 공급 용량 | 싱글 공급 : max. 30pcs/min. 듀얼 공급 : max. 50pcs/min. |
싱글 공급 : max. 20pcs/min. 듀얼 공급 : max. 40pcs/min. |
| 나사 보관 바스켓 용량 | 약 450ml | 약 2,000ml |
| 외부 입력 / 기본 | 자동 공급 명령(단, 자동 모델 사양에 한함) | 자동 공급 명령(멀티 전원 공급장치) |
| 외부 입력 / 옵션 | 옵션 : 작동 권한(단, 나사 픽업 사양 모델에 한함) | - |
| 외부 출력 / 기본 | 내부 레일에 나사 공급 부족 알림 (단, 자동 사양 모델에 한함) |
내부 레일에 나사 공급 부족 알림(릴레이 접점) |
| 외부 출력 / 옵션 | 옵션 : 나사 보관 바스켓 부족 알림 (단, 나사 픽업 사양 모델에 한함) |
센서 |
| 외부 입출력 - 스팩 | NPN 사양 또는 PNP 사양 | 나사 피드 명령(다중 전원 공급 장치) 레일의 나사 부족(릴레이 접점) |
| 메모리 | 플래시 메모리 | - |
| 전원부 | 1φ 100 VAC ~ 230 VAC, 50/60 Hz | 1φ 100 VAC, 50 or 60 Hz (others than 100V) |
| 전원용량 | max. 50VA | max. 100VA |
| 조절 가능 항목 | 공급기 진동 주파수 및 진폭, 호퍼 진동 속도, 출력 시간, 나사 공급 시간, 레일 신호 등 | 나사 공급 시간, 전동폭 외 |
| 작동 공기압 | 0.4 ~ 0.5MPa | 0.4 ~ 0.5MPa |
| 공기 용량 | 1.7L / cycle (ANR) | 5L / cycle (ANR) |
| 색상 | 햄머톤 블루 | 햄머톤 블루 |
| 제품 무게(kg) | 18kg | 50kg |
← 좌우로 스와이프하여 더 보기 →
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
