Product Info
- NITTO SEIKO
- 단축 자동 나사 체결기
- PD400UR
- PD400TM | 400YE | 400FA

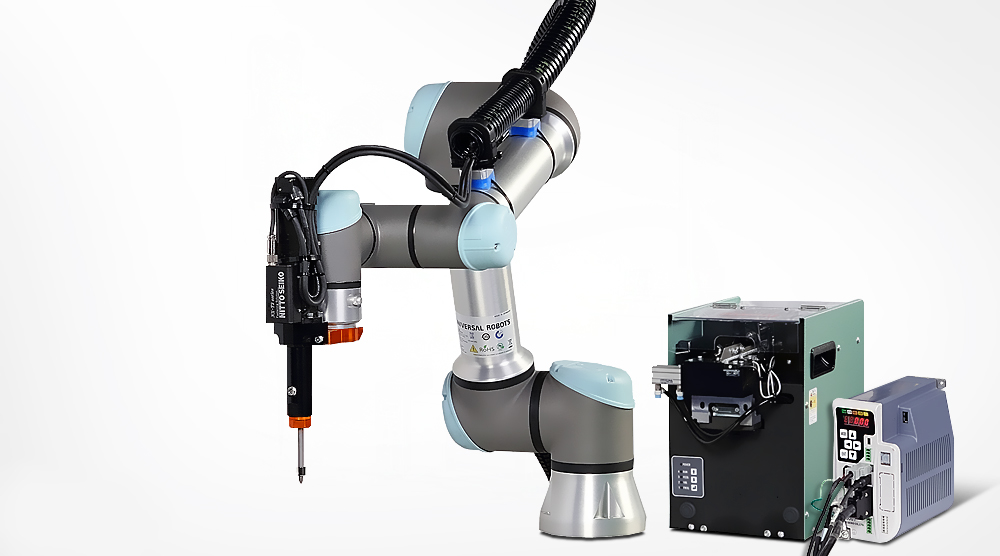

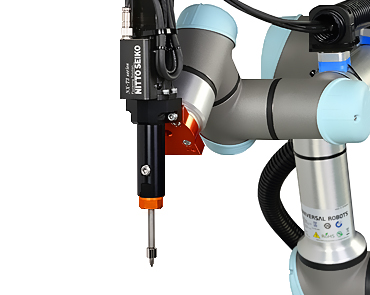

니또세이코의 PD400UR은 Universal Robots의 협동로봇에 장착할 수 있는 고정밀 나사 체결 유닛으로, 일본 최초로 UR+ 인증을 획득한 혁신적인 모델입니다.
본 장치는 사람과 로봇이 동일 작업 공간에서 안전하게 협업할 수 있도록 설계되었으며, 안전 펜스 설치가 어려운 환경에서도 유연하게 적용할 수 있습니다.
표준 탑재된 NX 드라이버는 정밀한 체결 토크 제어와 함께 체결 데이터 수집 기능을 제공하여, 고품질 조립과 실시간 품질 관리가 가능합니다.

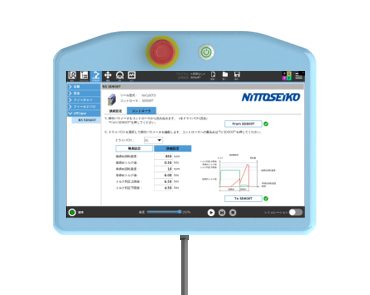

Universal Robots의 Teach Pendant와 연동되어 체결 조건 설정 및 파라미터 조정이 직관적으로 가능하며, 별도의 복잡한 프로그래밍 없이도 사용자가 쉽게 운용할 수 있습니다.
PD400UR은 CE 마킹을 포함한 국제 규격을 충족하며 EMC 지침, 저전압 지침, RoHS 지침에 적합하여 글로벌 생산 환경에서도 안정성과 친환경성을 보장합니다.
특히 사회적 거리 유지가 요구되는 제조 라인이나 고정밀 나사 체결이 필요한 분야에서 강력한 생산성 향상을 실현할 수 있습니다.
이 제품은 협동로봇 기반 스마트 제조의 핵심 솔루션으로, 안전성과 효율성, 그리고 글로벌 호환성을 모두 만족시키는 차세대 체결 유닛입니다.
제품 세부 사양
| 모델 | PD400UR-M | PD400UR-V |
|---|---|---|

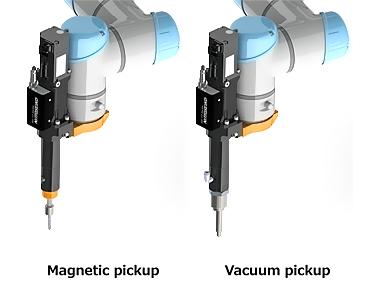

| 스크류 픽업 | 자성(Magnetic) | 진공(Vacuum) |
| 토크 범위 (Nm) | 0.5 ~ 6.0 | |
| 최대 회전 속도 (min⁻¹) | 1,100 | |
| 적용 나사 | M2.5 ~ M5 | |
| 나사 머리 지름 | - | 최대 Φ9 (M5 팬 헤드) |
| 나사 길이 | 최대 15mm | |
| 적용 드라이버 모델 | NX020T3, NX050T3, NX100T3 (선택) | |
| 체결 유닛 중량 (kg) | 1.6 ~ 1.8 (모델에 따라 다름) | |
| 컨트롤러 모델 | SD600T03-2020, SD600T05-2020 (모델에 따라 다름) | |
| 컨트롤러 중량 (kg) | 1.4 | |
| 전원 공급 | 단상 200~230VAC ±10% 50/60Hz | |
| 소비 전력 (VA) | 450 ~ 750 (모델에 따라 다름) | |
| 사용 가능 프로그램 (채널) | 최대 16채널 (0~15ch) | |
| 적용 UR 모델 | UR3e, UR5e, UR10e, UR16e | |
| 기계 인터페이스 | ISO 9409-1-50-4-M6 | |
| URCap | NS SD600T | |
| 소프트웨어 | Polyscope Version 5.4+ | |
| 스크류 드라이버 비트 |
Phillips #1, #2 (Hex, TORX® 불가) |
Phillips #1, #2 Hex: H2.5, H3, H4 TORX®: T10, T15, T20 |
(※1) : NX 드라이버 T3 시리즈 및 스크류 피더의 상세 내용은 각 시리즈 카탈로그를 참조하십시오.
(※2) : 사용 가능한 프로그램 수는 로봇 IO 설정에 따라 제한될 수 있습니다.
(※3) : 진공 발생기는 포함되지 않습니다.
(※4) : TORX®는 Acument Intellectual Properties LLC의 등록 상표입니다.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
