NITTOSEIKO FM514VZ - 단축 자동 나사 체결기

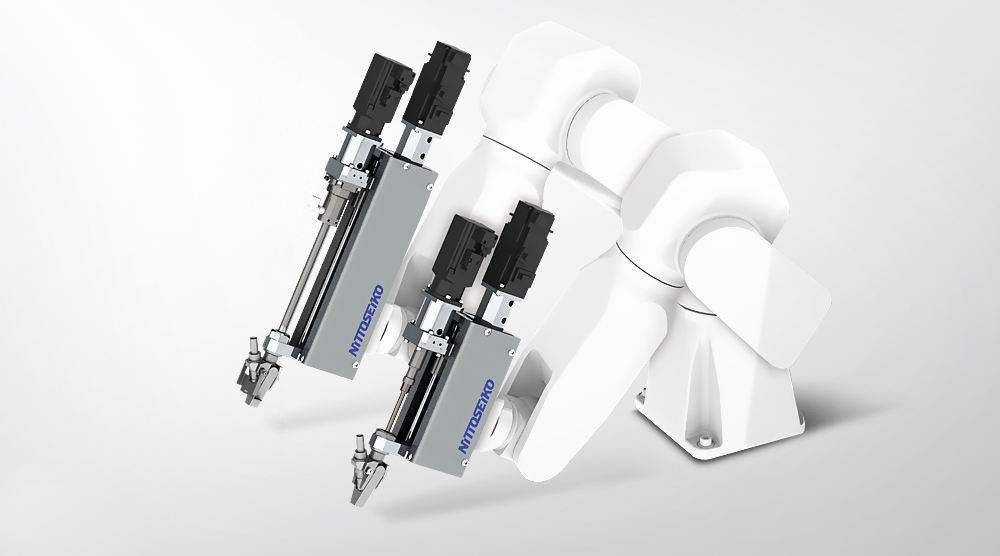

니또세이코 FM514VZ | FM514CZ 자동 나사 체결 로봇 제품 이미지 – (주)셀에프에이

Product Info

제조사 NITTOSEIKO
라인업 단축 자동 나사 체결기
모델명 FM514VZ | FM514CZ

모든 체결에 베스트 매칭! 체결 후 나사 뜸(높이) 검출 | 단축 자동 나사 체결기 - NITTOSEIKO / FM514VZ | FM514CZ

니또세이코(NITTOSEIKO)의 FM514VZ | FM514CZ는 소형·경량 자동 나사 체결 솔루션으로, 최신 자동화 설비와 다운사이즈 로봇에 최적화된 모델입니다.
본 제품은 전체 중량이 약 3.8kg으로 기존 FM513 시리즈 대비 약 30%가량 경량화되어 협소한 공간이나 소형 로봇에도 쉽게 적용할 수 있습니다.
FM514VZ는 진공식 나사 유지 방식을 채택하여 나사를 안정적으로 흡착·고정하며, FM514CZ는 척조식을 적용해 단순하고 경제적인 구조로 평면 작업 환경에 적합합니다.
적용 가능한 나사 규격은 직경 2~5mm, 길이 최대 18mm로 다양한 사양에 대응 가능하며, 체결 공정의 범용성을 크게 높였습니다.

무배기 구조를 도입해 CO₂ 배출을 줄이고, 에너지 절감 및 환경 부담 저감을 동시에 실현하여 친환경 생산 라인 구축에 기여합니다.
기본적으로 토크 불량, 나사 부족 등 주요 불량 검출 기능을 지원하여 체결 품질을 안정적으로 유지할 수 있으며, 고속·정밀 체결을 통해 생산성 향상에도 크게 기여합니다.
FM514VZ | FM514CZ는 소형화, 친환경, 고효율을 모두 충족시키는 차세대 나사 체결 장치로, 다양한 산업 현장에서 자동화 경쟁력을 높여주는 최적의 선택입니다.

초경량 설계

전체 중량 약 3.8kg으로 설치와 운용이 용이.

VZ or CZ 타입 중 선택

진공식(VZ) or 척조식(CZ) 중 선택 가능.

친환경 구조

무배기 방식으로 CO₂ 배출 저감 실현.

소형화 최적화 - 다운사이즈 로봇과 협업에 최적화되었습니다.

높은 범용성 - 나사 직경 2~5mm, 길이 18mm까지 대응합니다.

품질 관리 기능 - 토크 불량과 나사 부족 검출을 지원합니다.

운용 효율 향상 - 약 30% 경량화로 작업 효율이 높아집니다.

설치 유연성 - 다양한 자동화 설비에 적용 가능합니다.

친환경 설계 - 생산 라인의 환경 부담을 줄여줍니다.

제품 세부 사양

구분		FM514VZ	FM514CZ
나사 유지 방식		진공식	척조 방식
슬라이드 구동 방식		서보 모터
적용 나사 ^{※1, ※2}	종류	머신 나사, 탭핑 나사
	호칭경	2 ~ 5mm
	길이	최대 18mm
설정 토크 범위 ^※3		0.3 ~ 3.8 N·m
드라이버 모터		KX 드라이버 (옵션: NX 드라이버)
체결 스트로크		50, 100mm	—
불량 검출 기능		토크 불량 (나사 공전)
		나사 부족 검출 (나사 공급장치)
		나사 높이 불량 검출 (Z축 인코더 펄스) ^※4
사용 공기압		0.4 ~ 0.5MPa
전원		단상 AC200~230VAC 50/60Hz (옵션: 단상 100~115VAC 50/60Hz)
나사체결 유닛 중량 ^※5		약 3.8kg	약 3.1kg
나사 공급장치		FF311DR \| FF503H
적용 컨트롤러 ^※6		RC77-T1 \| RC75-T1

※ 좌우로 스와이프하면 더 많은 내용을 볼 수 있습니다.

(※1) : 나사 사양에 따라 제작되므로, 한 종류의 나사에 대해서만 사용할 수 있습니다.
(※2) : 적용 가능한 나사의 범위는 나사 머리 형태나 나사산 크기에 따라 달라집니다. 자세한 사항은 당사에 문의하시기 바랍니다.
(※3) : 드라이버 형식은 목표 토크에 따라 달라집니다.
(※4) : 나사 높이 불량 2mm 이상을 검출할 수 있습니다. 더 높은 정밀도의 센서도 옵션으로 제공 가능합니다.
(※5) : 배관 및 배선은 포함되지 않습니다. 드라이버 중량은 KX050T2-01이 장착된 경우이며, FM514VZ는 체결 스트로크 100mm 사양 기준입니다.
(※6) : 자세한 드라이버 컨트롤러 사양은 단축 나사체결기 카탈로그를 참조하시기 바랍니다.
※ 로봇에 장착할 경우, 체결 추력 및 토크에 따른 반작용력과 나사 체결 자세를 고려하여 로봇의 가반 하중 용량을 반드시 검토해야 합니다.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
