Product Info
- NITTO SEIKO
- 단축 자동 나사 체결기

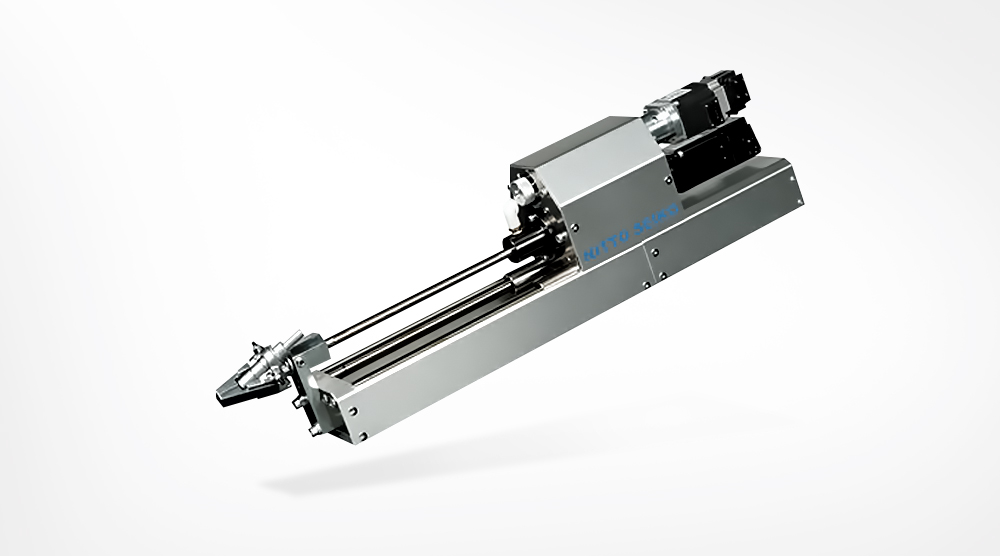

- FM520VZZ
- FM510C | 810C-01 | 810C-02
FM520VZZ는 니또세이코(NITTO SEIKO)가 축적한 고정밀 나사 체결 기술과 최신 제어 시스템을 접목하여 생산성과 안정성을 극대화한 자동 나사 체결 장치입니다.
본 장비는 전자기기, 정밀 부품, 자동차 전장 분야 등 미세 나사 체결이 필수적인 제조 현장에서 탁월한 성능을 발휘합니다.
고속·고정밀 스핀들 구동을 통해 체결 토크를 안정적으로 유지하며, 다양한 체결 조건에 유연하게 대응할 수 있도록 설계되었습니다.
특히 체결 과정에서 발생할 수 있는 흔들림, 미체결, 과체결을 실시간으로 감지하고 보정하는 스마트 피드백 기능이 탑재되어 불량률을 획기적으로 줄입니다.
또한, 본체의 모듈화 구조와 직관적인 UI를 통해 설치 및 유지보수가 간편하며, 생산 라인의 변경에도 유연하게 대응할 수 있습니다.
FM520VZZ는 에너지 효율성과 내구성을 동시에 확보하여 장기적인 운영 비용 절감 효과를 제공합니다.
제조업의 품질 표준이 높아지는 오늘날, FM520VZZ는 생산 라인의 신뢰성을 보장하는 최적의 솔루션으로 자리매김하고 있습니다.
제품 세부 사양
| 형 식 | FM501C | FM810C-01 | FM810C-02 | |
|---|---|---|---|---|
| 적용나사 (※1, 2) | 종 류 | 작은 나사, 탭 나사 | 육각 볼트 등 | |
| 호칭경 | 2 ~ 5mm | 5 ~ 8mm | ||
| 길 이 | max. 20mm (옵션: 25mm) | max. 30mm (옵션: 40mm) | ||
| 설정 토크 범위 (※3) | 0.3 ~ 4 N·m | 4 ~ 22 N·m | ||
| 드라이버 | KX 드라이버, NX 드라이버 | |||
| 체결 스트로크 | 50, 100mm (옵션: 150mm) | 100, 150, 200mm | ||
| 나사 유지 방식 | 척조 손톱식 | |||
| 불량 검출 기능 | 나사 부족 알림 (나사공급장치) | 나사 부족 알림 (나사공급장치) | ||
| (옵션: 나사 뜸 검출 (근접센서) (※4) | ||||
| 토크 불량 (나사 공전) | ||||
| 사용 공기압 | 0.4 ~ 0.5MPa | |||
| 전원 / 전압 (나사체결유닛, 나사공급장치) |
단상 AC200V ~ 230V 50/60Hz (옵션: 단상 AC100V ~ 115V 50/60Hz) |
단상 AC200V 50/60Hz (옵션: 단상 AC200V 이외) |
||
| 나사체결 유닛 질량(kg) | 약 4.5kg | 약 14.0kg | 약 15.5kg | |
| 나사 공급장치 (※5) | FF311DR / FF503H | FF801H | ||
| 적용 컨트롤러 형식 | SD75-T1 | |||
※ (1) 조립 라인 실제 사용 나사 규격에 맞게 맞춤 제작된 전용 구성으로, 나사 규격 임의 변경 시 사용 불가. (나사 규격 변경 시 커스텀 必.)
※ (2) 나사 사이즈나 나사 머리 형상에 의해, 적용 나사 범위는 변경될 수 있습니다.
※ (3) 토크에 따라 드라이버 형식이 달라질 수 있습니다.
※ (4) 나사 뜸 검출은 약 2mm 이상의 뜸을 검출합니다.
※ (5) 스트로크 관련 문의는 당사로 주시면 자세히 안내드리겠습니다.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
