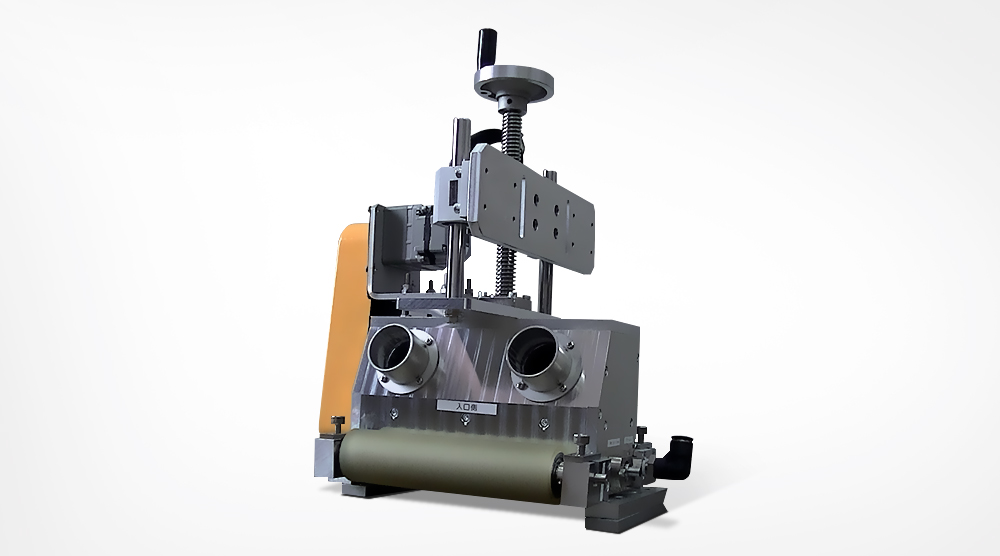

디오(DIO) 펄스 충격파 노즐 (Pulse Shot Nozzle) 제품 이미지

Product Info

제조사 DIO.Co.,Ltd
라인업 흡입·집진 시스템
모델명 펄스 충격파 흡입·집진기<br>회전 브러쉬 흡입·집진기<br>더블 흡입·집진기<br>토네이도 흡입·집진기

강력한 흡입·집진 성능으로 초정밀 제품 제작 라인에 매우 효과적

(주)셀에프에이와 일본 디오(DIO Co., Ltd.)가 공동으로 제안하는 집진 노즐 시스템은, 이물질을 제품 표면에서 ‘박리(剝離)’하고 동시에 ‘회수(回収)’하는 푸시-풀(Push & Pull) 구조를 기본 개념으로 합니다.
이 시스템은 송풍과 흡입이 정밀하게 제어되어, 미세한 먼지나 정전기 부착 이물까지 효과적으로 제거하며, 공정 내 청정도를 비약적으로 향상시킵니다.

집진 노즐은 필름, 액정 패널(LCD), 인쇄회로기판(PCB), 전자 부품, 플라스틱 사출품, 금속 가공품, 병, 용기 등 다양한 형상과 재질에 맞춰 설계됩니다.
각 제품의 부착 이물질 특성, 표면 정전기 강도, 공정 환경 등을 종합 분석하여 최적의 노즐 형상을 선정하며, DIO의 독자 기술인 ‘Pulse Shot’ 및 ‘Functional Nozzle’ 설계 개념을 적용합니다.

특히 DIO의 푸시-풀 노즐은, 노즐 전방에서 발생하는 에어 제트가 표면의 먼지를 부드럽게 분리(푸시)하고, 즉시 강력한 흡입력으로 회수(풀)하는 일체형 구조를 채택하고 있습니다. 이로 인해 기존의 단순 블로워 방식 대비, 재부착률이 현저히 낮고, 정밀 부품 표면 손상 가능성이 거의 없습니다.
또한 비접촉식 구조를 통해 민감한 광학 필름이나 전자 기판에도 안전하게 사용할 수 있습니다.

집진 노즐의 크기와 형상은 제품 크기, 라인 속도, 설치 위치, 공정 조건에 맞추어 전용 설계됩니다.
표준 모델로는 DIO의 Pulse Shot Box, DP 시리즈, DTP 시리즈 등을 적용할 수 있으며, 필요 시 셀에프에이의 현장 데이터와 DIO의 노하우를 결합해 커스터마이징 설계 및 제작 서비스도 제공합니다.

만약 표준 노즐 규격으로 대응하기 어려운 경우, 당사는 귀사의 공정 조건을 면밀히 분석하여 최적의 구조, 유량, 압력 밸런스를 갖춘 맞춤형 집진 솔루션을 제안해드립니다.
설계 단계부터 시제품 검증, 양산 적용까지 전 과정을 국내에서는 (주)셀에프에이 기술팀이 지원하므로, 제품 품질 개선뿐 아니라 클린 공정의 신뢰성 향상까지 실현할 수 있습니다.

※ 흡입용 집진기, 분기 튜브 및 호스류는 별매입니다.

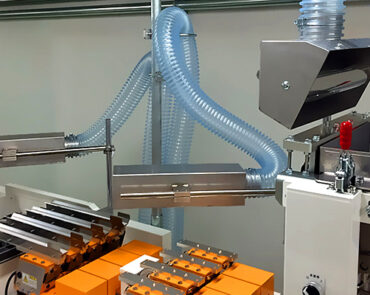

제품 및 설비 라인 따라 다양한 흡입·집진 노즐 타입

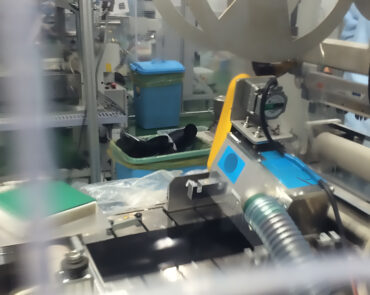

1. 펄스 충격파

펄스 모양 에어 충격을 줌으로써 이물질을 제품에서 띄워 흡입.

2. 회전 브러시

회전 브러쉬를 이용하여 제품에 부착 된 이물질을 박리한 후 흡입.

3. 더블 흡입

내장 된 에어 블로우로 이물질을 제품에서 박리 후 강력히 흡입.

4. 토네이도

용기를 따라 에어 블로우가 회전, 이물질 박리 및 띄운 후 흡입.

이물질 제거 효율 극대화 - 푸시-풀(Push & Pull) 방식으로 공기를 분사하며 동시에 흡입하여, 표면에 부착된 이물질을 즉시 제거합니다.

재부착 방지 효과 - 분리된 먼지를 강력한 흡입력으로 즉시 회수하여 재부착을 방지합니다. 청정 공정 유지에 탁월합니다.

비접촉식 안전 구조 - 노즐이 제품 표면에 직접 닿지 않아, 민감한 필름이나 광학 부품에도 손상을 주지 않습니다.

다양한 형상과 재질 대응 - 필름, PCB, 금속, 플라스틱, 병, 용기 등 다양한 제품 형태와 재질에 맞춰 설계 및 적용이 가능합니다.

맞춤형 설계 지원 - 제품 크기, 설치 조건, 라인 속도에 맞춰 노즐의 크기와 유량을 최적화 설계합니다.

유지보수 용이성 - 단순한 구조와 모듈화된 설계로, 분해와 세척이 간편하며 유지보수 비용을 절감합니다.

제품 세부 사양

구분	특장점 및 작동원리
1. 펄스 충격파 노즐 (Pulse Shot Nozzle)	고압의 공기를 순간적으로 분사해 표면에 부착된 미세먼지를 박리시키는 구조입니다. DIO의 특허 기술인 펄스 제트 방식은 일반 블로워보다 3배 이상 강한 순간 압력을 발생시켜, 정전기로 흡착된 이물질까지 효과적으로 제거합니다. 비접촉식으로 작동해 섬세한 필름이나 광학 부품에도 안전합니다.
2. 회전 브러시 노즐 (Rotary Brush Nozzle)	노즐 전면의 미세 브러시가 회전하며 표면을 부드럽게 문질러 이물질을 분리하고, 동시에 흡입력으로 회수합니다. 고체 입자나 점착성 오염물에 특히 효과적이며, 플라스틱·금속·유리 등 표면 마찰이 필요한 공정에 적합합니다. 브러시 압력과 회전 속도를 조절해 다양한 제품에 대응합니다.
3. 더블 흡입 노즐 (Double Suction Nozzle)	상·하 또는 좌·우 양방향에서 공기를 흡입하는 구조로, 표면 전체를 균일하게 청소합니다. 푸시·풀 흐름을 동시에 형성하여 공기 흐름의 사각을 최소화하며, 넓은 면적의 제품이나 곡면 제품에 이상적입니다. 강력한 흡입력으로 재부착을 방지하고 집진 효율을 높입니다.
4. 토네이도 노즐 (Tornado Nozzle \| 특허출원)	공기 흐름을 회전시키는 와류 구조를 채택해, 병·용기 내부 벽면의 이물질을 원심력으로 분리합니다. 직접 접촉 없이도 내부 먼지를 완전히 제거할 수 있어 위생성과 작업 효율이 뛰어납니다. 특히 식음료·제약 포장 라인 등 내부 세정이 필수적인 공정에 탁월한 성능을 발휘합니다.
