- NITTO SEIKO
- 단축 자동 나사 체결기
- FM513VZ1-KX-NX<br>FM513V(Z) IoT

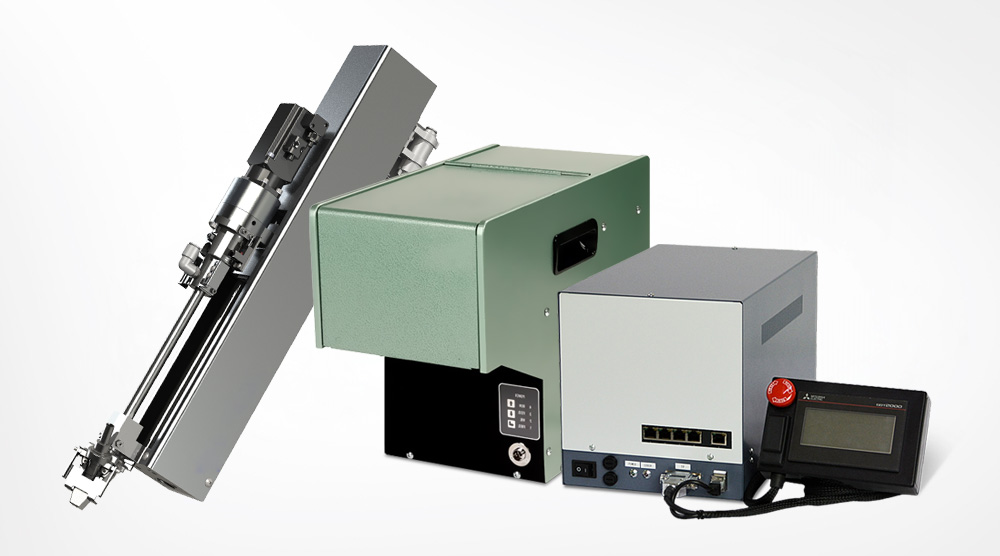

IoT(사물 인터넷) 대응용 자동 나사 체결기인 FM513VZ1-KX-NX | FM513V(Z) IoT 모델은 첨단 생산 라인의 자동화와 디지털화를 위해 개발된 최신 단축 타입의 자동 나사 체결 시스템입니다.
FM513VZ1-KX-NX | FM513V(Z) IoT 모델은 드라이버, 피더, 상승·하강 구동부가 일체형으로 설계된 컴팩트 모듈 구조를 채택하였으며, 제어부와의 통합을 통해 설치 및 유지보수가 매우 간편합니다. Z축 기반의 추력 제어 기능은 각 나사 체결 시 적용되는 압력을 세밀하게 제어하여, 재질 손상이나 과조임을 방지하면서도 안정적이고 균일한 체결 품질을 보장합니다.
또한 EtherNet/IP 및 DeviceNet 통신 프로토콜을 지원하여 생산 설비의 상위 시스템과 네트워크 연동이 가능하며, IoT 환경에서 실시간 데이터 수집과 품질 관리가 용이합니다.
FM513VZ1-KX-NX | FM513V(Z) IoT 모델의 신형 컨트롤러는 기존 제어기를 대체할 수 있도록 설계되어, 이전 장비의 하드웨어를 그대로 활용한 업그레이드가 가능하며, 기존 라인과의 호환성을 유지하면서도 처리 속도와 정확도를 대폭 향상시켰습니다. 로깅(Log) 및 트레이스(Trace) 기능을 통해 조임 토크, 회전 속도, 작업 시간 등의 정보를 자동으로 저장하고 분석할 수 있어, 체결 이력 관리 및 품질 검증에 탁월한 기능을 발휘합니다.
FM513VZ1-KX-NX | FM513V(Z) IoT 모델은 컴팩트한 본체와 고속 피더 시스템으로 생산성 향상, 불량률 저감, 예방 보전 예측 등 IoT 기반의 스마트 팩토리 구현에 최적화된 솔루션입니다. 고정밀 나사 체결이 요구되는 전자기기, 자동차 부품, 정밀 장비, 의료기기 등의 조립 라인에서 특히 뛰어난 효율성을 보여주며, 데이터 중심의 품질 관리와 자동화 혁신을 동시에 실현합니다.
※ 기존 사용 중인 컨트롤러와 치환 가능.
제품 세부 사양
| 구분 | FM513VZ1-KX-NX | FM513V(Z) IoT |
|---|---|
| 나사 유지 방식 | 진공 흡착식(Vacuum System) |
| 슬라이드 구동 방식 | AC 서보 모터 |
| 적용 나사 ※ 1, ※ 2 | 종류 : 소형 나사, 태핑 나사 |
| 호칭경 : 2 ~ 5mm | |
| 길이 : 최대 18mm | |
| 체결 토크 ※ 3 | 0.3 ~ 3.8Nm |
| 적용 드라이버 | KX 드라이버, [옵션 : NX 드라이버] |
| 체결 스트로크 | 50, 100, [옵션 : 150, 200, 250] mm |
| 불량 검출 기능 | 토크 불량 (나사 공전) |
| 나사 부족 검출 (공급장치 연동) | |
| 나사 높이 불량 검출 (Z축 엔코더 펄스) | |
| 사용 공기압 | 0.4 ~ 0.5MPa |
| 나사체결 유닛 중량 | 약 7.0kg ※ 4 |

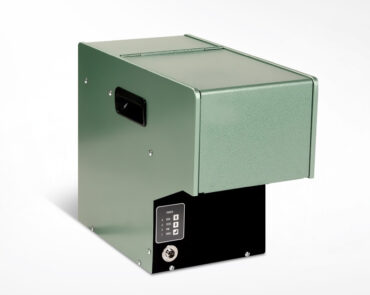

| 나사 공급장치 | FF503H / FF310DR |
| 전원 공급 (Driver Tool Unit, Screw Feeder) |
Single phase 200－230VAC50/60Hz [옵션 : Single phase 100－115VAC50/60Hz] |
| 드리이버 컨트롤러 | SD550, SD550T |

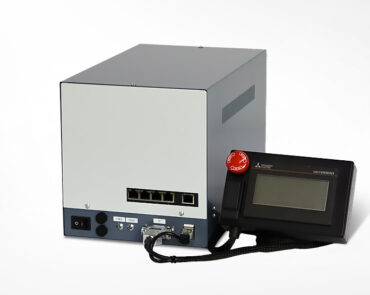

| 컨트롤러 | RC75-T1 |
(※1) : 본 제품은 나사 사양에 따라 제작되며, 한 종류의 나사에만 사용 가능합니다.
(※2) : 나사 머리 형태 및 크기에 따라 적용 범위가 달라질 수 있습니다. 자세한 내용은 문의 바랍니다.
(※3) : 목표 토크에 따라 적용 드라이버 종류가 달라집니다.
(※4) : 스트로크 길이 및 드라이버 종류에 따라 제품 중량이 변동됩니다.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
NX 드라이버 - 세부 사양 (옵션)
| 툴 형식 | NX008T2-03S1-20 | NX020T2-07▮1-20 | NX050T2-07▮1-20 | NX100T2-07▮1-20 |
|---|---|---|---|---|
| 토크 범위 (N·m) | 0.2 ~ 0.8 | 0.5 ~ 2.0 | 1.0 ~ 5.0 | 2.5 ~ 9.0 |
| 최대 회전 속도 (RPM) | 1200 | 840 | ||
| 출력 토크 정밀도 | 3σ / x̄ = 5% 이하 | 3σ / x̄ = 3% 이하 | ||
| 중량 (kg) | 0.6 | 1.0 | 1.1 | 1.2 |
| 적용 컨트롤러 모델 | SD550T03-2020 -▮ | SD550T05-2020 -▮ | ||
| 툴 형식 | NX180T2-05S1-20 | NX250T2-07S1-20 | NX500T2-0ES1-20 | NX800T2-1BS1-20 |
|---|---|---|---|---|
| 토크 범위 (N·m) | 5 ~ 18 | 8 ~ 24 | 15 ~ 45 | 30 ~ 80 |
| 최대 회전 속도 (RPM) | 1100 | 840 | 420 | 220 |
| 출력 토크 정밀도 | 3σ / x̄ = 3% 이하 | |||
| 중량 (kg) | 2.0 | 2.4 | 2.6 | |
| 적용 컨트롤러 모델 | SD550T10-2020 -▮ | |||
KX 드라이버 - 세부 사양 A. (기본)
| 구분 | SD550 | |||
| 툴 형식 ※1 | KX050T2-01 ■ * - 20 | KX100T2-01 ■ * - 20 | KX150T2-01 ■ * - 20 | KX100T2-03 ■ * - 20 |
| 설정 토크 범위 (N·m) ※2 | 0.08~0.45 | 0.16~0.91 | 0.24~1.22 | 0.5~2.6 |
| 권장 토크 범위 (N·m) ※3 | 0.15~0.30 | 0.3~0.6 | 0.6~1.0 | 1.0~2.0 |
| 최고 회전수 (min⁻¹) ※4 | 3,000 | 1,360 | ||
| 모터 용량 (W) | 50 | 100 | 150 | 100 |
| 툴/유닛 질량 (kg) | 0.45 | 0.55 | 0.65 | 0.66 |
| 적용 컨트롤러 형식 ※5 | SD550N05-2020-■ | |||
| 체결 방식 | 토크법 | 각도법 | |||
| 채널 수 | 최대 16ch (0~15ch) | |||
| 자가 진단 기능 | 시스템 이상 시 에러 번호 표시와 외부 신호 출력 | |||
| 입력 전원/전압 ※6 | 단상 AC200~230V ±10% 50/60Hz | |||
| 최대 전원 용량 (VA) | 0.35 | 0.5 | 0.65 | 0.5 |
| 컨트롤러 무게 (kg) | 0.75 | |||
- KX 드라이버 공통 사항(상하단 표 정보)
(※ 1) : 툴 | 유닛 형식의 “■” 부분은 출력 축단 형상을 나타냅니다. | M : M8메나사 H:6각공(6.35H) S:4각축(□9.5)단, KX400T2는(□12.7) KX050T2-01, KX100T2-01에는 S(사각축)의 설정은 없습니다. | KX400T2에는 M(M8메나사) H(육각공)의 설정은 없습니다. 형식의 *부분은 당사 관리 번호를 나타냅니다.
(※ 2) : 마감 사이클이 짧은 경우나, 태핑 나사와 같이 항상 일정 이상의 토크를 필요로 하는 경우는 실기에 의한 확인이 필요하므로 당사로 문의해 주십시오.
(※ 3) : 권장 토크란?, 여유를 가져 안정된 조성이 가능한 토크 범위입니다.권장 토크값에 벗어나 있는 경우에도, 설정 토크 범위 이내면 나사 체결이 가능합니다.
(※ 4) : 드라이버 회전 속도는, 마감 조건에 의해 제약이 있습니다.
(※ 5) :적용 컨트롤러 형식의 “■” 부분은 파형처리 기능(옵션)의 유무를 나타냅니다. | 0 : 표준. | 2 : 파형 처리 기능부분
(※ 6) : “SD550N05-2020-■”만 AC 전원 유닛(옵션)으로 AC100V에 대응이 가능합니다.
※ 표준동작 이외의 용도로 사용될 때에는 제약이 있으므로 (주)셀에프에이로 문의해 주십시오.
※ 위 사양은 사전 예고 없이 변경될 수 있습니다.
KX 드라이버 - 세부 사양 B. (기본)
| 구분 | SD550 | |||
| 툴 형식 ※1 | KX150T2-03 ■ * - 20 | KX150T2-07 ■ * - 20 | KX400T2-07S * - 20 | KX400T2-14S * - 20 |
| 설정 토크 범위 (N·m) ※2 | 0.8~3.8 | 1.6~8.2 | 5.0~24 | 9.0~45 |
| 권장 토크 범위 (N·m) ※3 | 2.0~3.2 | 3.2~7.0 | 7.0~20 | 20~40 |
| 최고 회전수 (min⁻¹) ※4 | 635 | 840 | 420 | |
| 모터 용량 (W) | 150 | 400 | ||
| 툴/유닛 질량 (kg) | 0.76 | 0.87 | 2.1 | 2.9 |
| 적용 컨트롤러 형식 ※5 | SD550N05-2020-■ | SD550N10-2020-■ | ||
| 체결 방식 | 토크법 | 각도법 | |||
| 채널 수 | 최대 16ch (0~15ch) | |||
| 자가 진단 기능 | 시스템 이상 시 에러 번호 표시와 외부 신호 출력 | |||
| 입력 전원/전압 ※6 | AC200~230V ±10% 50/60Hz | |||
| 최대 전원 용량 (VA) | 0.65 | 1.2 | ||
| 컨트롤러 무게 (kg) | 0.75 | 0.95 | ||
